Бронированный кабель типа GYXTZW, универсальный, в оболочке нг (А)-HF

Бронированный кабель типа GYXTZW, универсальный, в оболочке нг (А)-HF

Артикул: LAN-OFC-GYXTZWxxyyk

Бронированный кабель типа GYXTZW, универсальный, в оболочке нг (А)-HF

Предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, а также внутри зданий.

Конструкция кабеля

Кабель подразделяется на 2 типа (№1- LAN-OFC-GYXTZWxxyy1; № 2 - LAN-OFC-GYXTZWxxyy2 )

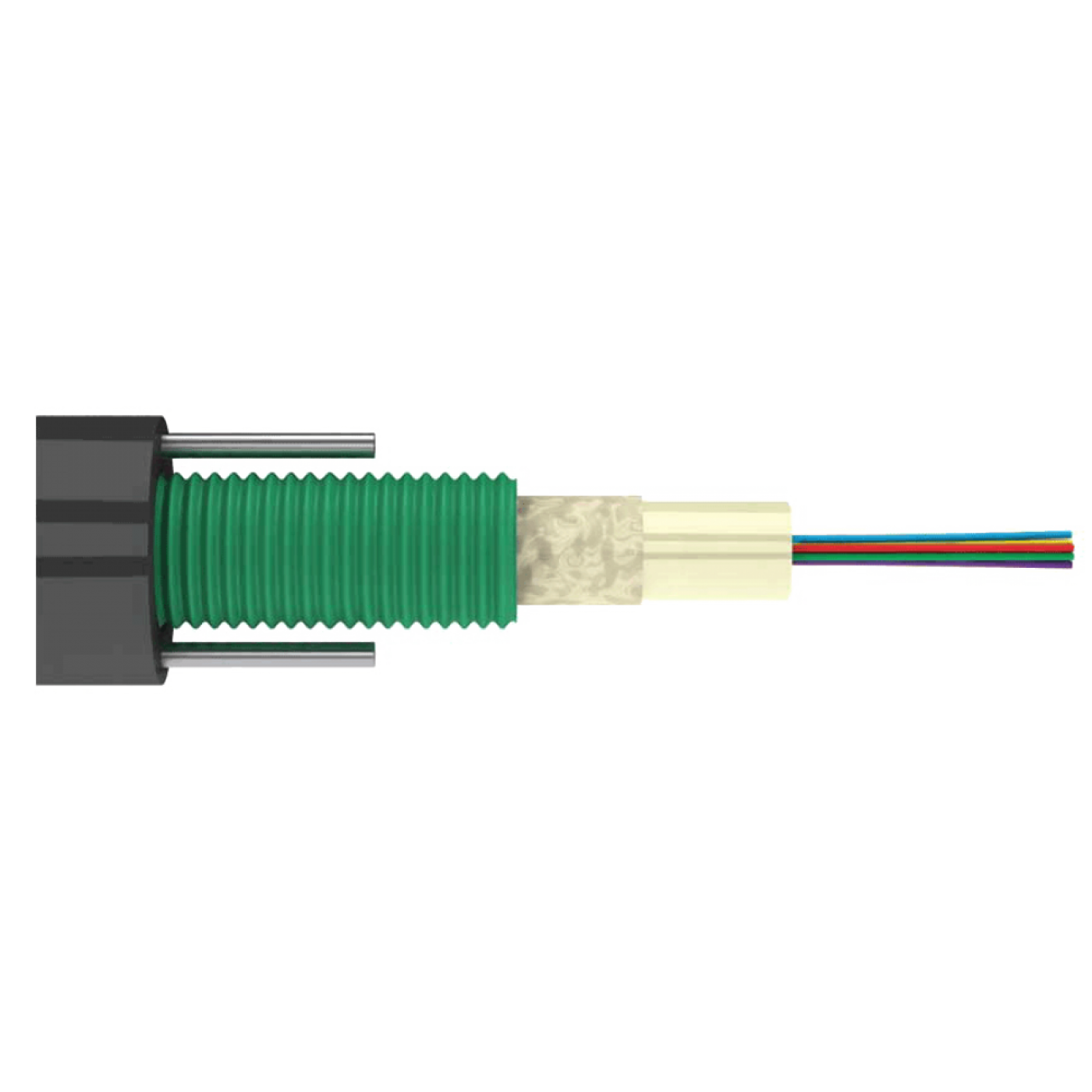

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля возможно наложение водоблокирующей ленты (для LAN-OFC-GYXTZWxxyy1), а также накладывается броня из стальной ленты и оболочка из полимерной композиции, не распространяющей горение, не содержащая галогенов с низким дымовыделением. В оболочке кабеля диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.

Максимально возможное количество оптических волокон в кабеле – 24.

Цветовая идентификация оптических волокон в буферном покрытии

Волокна 1-12 Волокна 13-24
1 Синий 13 Синий + 1 кольцо
2 Оранжевый 14 Оранжевый + 1 кольцо
3 Зеленый 15 Зеленый + 1 кольцо
4 Коричневый 16 Коричневый + 1 кольцо
5 Серый 17 Серый + 1 кольцо
6 Белый 18 Белый + 1 кольцо
7 Красный 19 Красный + 1 кольцо
8 Черный 20 Черный + 1 кольцо
9 Желтый 21 Желтый + 1 кольцо
10 Фиолетовый 22 Фиолетовый + 1 кольцо
11 Розовый 23 Розовый + 1 кольцо
12 Бирюзовый 24 Бирюзовый + 1 кольцо



Массогабаритные характеристики

Тип кабеля LAN-OFC-GYXTZWxxyy1 LAN-OFC-GYXTZWxxyy2
Кол-во ОВ в кабеле: 2~8 10~12 16~24 до 12 до 16 до 24
Диаметр кабеля, (±0.3)мм 7.5 7.5 8.5 7,3 7,5 7,8
Вес кабеля, (±5) кг/км 77,0 77,0 90,0 89,9 92,7 97,0



Параметры эксплуатации

Тип кабеля: LAN-OFC-GYXTZWxxyy1 LAN-OFC-GYXTZWxxyy2
Рабочая температура -40°С...+70°С -60°С…+70°С
Температура монтажа -20°С...+60°С -30°С…+50°С
Температура транспортировки и хранения -40°С...+70°С -50°С…+50°С
Минимальный радиус изгиба 10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) не менее 15 диаметров кабеля
Срок службы 25 лет 25 лет



Технические параметры кабеля LAN-OFC-GYXTZWxxyy2:

Оптические кабели стойки к указанным ниже воздействиям

Вид воздействия Нормируемое значение Критерии оценки
Растягивающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е1)
2,7 кН
Δα* ≤ 0,05 дБ
отсутствие повреждений
Раздавливающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е1)
0,5 кН/см
Динамические изгибы
(ГОСТ Р МЭК 794-1-93 метод Е6)
20 циклов на угол ±90°
Осевые закручивания
(ГОСТ Р МЭК 794-1-93 метод Е7)
10 циклов на угол ± 360°
на длине 4 м
Удар (ГОСТ Р МЭК 794-1-93 метод Е4) Энергия удара 10 Дж
Водонепроницаемость
(IEC 60794-1-2 п.25 метод F5B)
длина образца: 3м
Время: 24 часа
Отсутствие воды
на конце отрезка
Климатические воздействия
Стойкость к повышенной и пониженной температуре
(ГОСТ Р МЭК 794-1-93 метод F1)
 - диапазон температур
от минус 60°С до 70°С
Δα ≤ 0,05 дБ/км
 - 2 цикла
- время цикла ≥ 16 часов
Климатические воздействия
- атмосферные осадки (ГОСТ 20.57.406, метод 218-1)
- 2 часа Отсутствуют трещины и иные повреждения
- соляной туман
(ГОСТ 20.57.406, метод 215-1)
- 2 суток
- роса, иней
(ГОСТ 20.57.406, метод 206-1)
- 2 часа
- солнечное излучение
(ГОСТ 20.57.406, метод 211-1)
- 5 суток
Каплепадение гидрофобного компаунда
(IEC 60794-1-2 метод E14)
при 70 °С Отсутствие  каплепадения
Испытание напряжением (ГОСТ 2990-78) Переменное напряжение 10кВ частотой 50Гц Отсутствие пробоя
Импульсный ток растекания (К.25 МСЭ-Т) - время 60 мкс
- 105 кА
- Δα* ≤ 0,05 дБ
- отсутствие повреждений

* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.

Технические параметры кабеля LAN-OFC-GYXTZWxxyy1:

Параметр Значение
1 Допустимое растягивающее усилие Кратковременное воздействие 850 Н
Длительное воздействие 250 Н
2 Допустимое раздавливающее усилие Кратковременное воздействие 1000 (Н/100мм)
Длительное воздействие 300 (Н/100мм)



Применяемые оптические волокна:

Обозначение Описание
SU Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2 Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5 Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T  G.655)
S7 Одномодовое с низкими потерями затухания на изгибе (рекомендация  ITU-T  G.657)
M1 Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2 Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования  IEC 60793-2-10 тип A1a.2)
M4 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования  IEC 60793-2-10 тип A1a.3)



Номер по каталогу Описание
LAN-OFC-GYXTZWxxyyk ВО кабель, бронированный стал. лентой, GYXTZW, нг(А)-HF/LSZH, универсальный, xx  х  OS2 Ultra/OS2/OM1/OM2/OM3/OM4

xx – кол-во волокон

yy – тип волокна (SU, S2, S5, S7, M1, M2, M3, M4)

k - код значения растягивающего усилия:

k = 1 - 0,85 кН

k = 2 - 2,7 кН

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
