Назначение:
Предназначен для прокладки в кабельной канализации, при условии отсутствия внешних механических воздействий, лотках, блоках, тоннелях, коллекторах.
Конструкция кабеля:

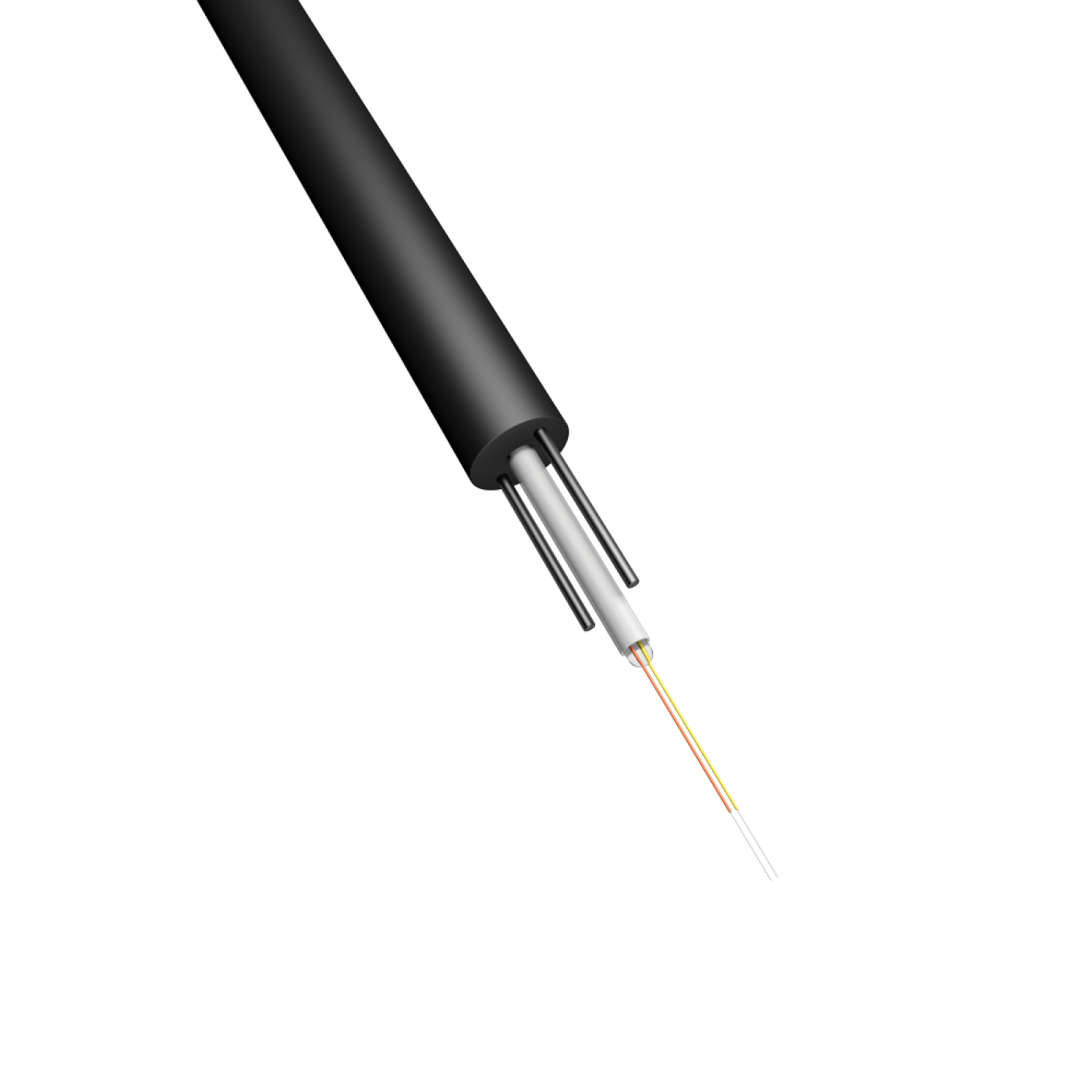

Кабель содержит центральный оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным наполнителем. Поверх модуля накладывается оболочка из полиэтилена средней плотности. В оболочке кабеля диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.
Максимально возможное количество оптических волокон в кабеле - 24.
Цветовая идентификация оптических волокон
| № |
Волокна 1-12 |
№ |
Волокна 13-24 |
| 1 |
Синий |
13 |
Синий + 1 кольцо |
| 2 |
Оранжевый |
14 |
Оранжевый + 1 кольцо |
| 3 |
Зеленый |
15 |
Зеленый + 1 кольцо |
| 4 |
Коричневый |
16 |
Коричневый + 1 кольцо |
| 5 |
Серый |
17 |
Серый + 1 кольцо |
| 6 |
Белый |
18 |
Белый + 1 кольцо |
| 7 |
Красный |
19 |
Красный + 1 кольцо |
| 8 |
Черный |
20 |
Черный + 1 кольцо |
| 9 |
Желтый |
21 |
Желтый + 1 кольцо |
| 10 |
Фиолетовый |
22 |
Фиолетовый + 1 кольцо |
| 11 |
Розовый |
23 |
Розовый + 1 кольцо |
| 12 |
Бирюзовый |
24 |
Бирюзовый + 1 кольцо |
Массогабаритные характеристики
| Кол-во волокон |
4 |
8 |
12 |
16 |
24 |
| Силовой элемент |
Материал |
Стальная проволока |
| Диаметр (±0.05）мм |
0.8 |
| Центральный модуль |
Материал |
Полибутилентерефталат / PBT |
| Диаметр （±0.06）мм |
2.0 |
2.0 |
2.2 |
2.8 |
2.8 |
| Толщина（±0.03）мм |
0.30 |
0.30 |
0.32 |
0.40 |
0.40 |
| Макс. кол-во волокон на модуль |
4 |
8 |
12 |
16 |
24 |
| Наружная оболочка |
Материал |
Полиэтилен средней плотности |
| Толщина（±0.2）мм |
2.5 |
| Диаметр кабеля (±0.2）мм |
6.3 |
6.3 |
6.3 |
7.0 |
7.0 |
| Вес кабеля（±5） кг/км |
38 |
38 |
38 |
46 |
46 |
Параметры эксплуатации
| Мин. радиус изгиба |
Без растяжения |
10 диаметров кабеля |
| С макс. растяжением |
20 диаметров кабеля |
| Температурный диапазон（℃） |
Монтаж |
-20~+60 |
| Транспортировка и хранение |
-40~+70 |
| Эксплуатация |
-40~+70 |
| Срок службы |
25 лет |
Технические параметры кабеля
| № |
Параметр |
Значение |
| 1 |
Допустимое растягивающее усилие |
Кратковременное воздействие |
1000 Н |
| Длительное воздействие |
400 Н |
| 2 |
Допустимое раздавливающее усилие |
Кратковременное воздействие |
600 (Н/100мм) |
| Длительное воздействие |
200 (Н/100мм) |
Основное эксплуатационное испытание механического воздействия и воздействия окружающей среды
| Тест |
Метод тестирования |
Условия приемки |
| Тест на растяжение IEC 794-1-2-E1 |
- Нагрузка: Кратковременное растяжение
- Длина кабеля: около 50м
|
- Растяжение волокна ≤ 0.36%
- Изменение потерь ≤ 0.1 дБ @1550 нм
- Отсутствие повреждения волокон и оболочки |
Тест на раздавливание
IEC 60794-1-2-E3 |
- Нагрузка: кратковременное раздавливание
- Длительность нагрузки: 1 минута |
- Изменение потерь ≤ 0.05 дБ @1550 нм
- Отсутствие повреждения волокон и оболочки |
Ударный тест
IEC 60794-1-2-E4 |
- Точек удара: 3
- Кол-во на точку: 1
- Энергия удара: 5Дж |
- Изменение потерь ≤ 0.1 дБ @1550 нм
- Отсутствие повреждения волокон и оболочки |
| Циклический температурный тест YD/T901-2001-4.4.4.1 |
- Температуры воздействия
+20oC→-40oC→+70oC →+20oC
- Длительность воздействия каждой температуры: 12часов
- Кол-во циклов: 2 |
- Изменение потерь ≤ 0.05 дБ @1550 нм
- Отсутствие повреждения волокон и оболочки |
Применяемые оптические волокна
| Обозначение |
Описание |
| SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Артикул |
Наименование |
| LAN-OFC-GYXYnnyy |
ВО кабель, небронированный, loose tube, 2 силов. эл. steel wire, GYXY, PE, внешний, nn х OS2 Ultra/OS2/OM1/OM2/OM3/OM4 |
nn – кол-во волокон
yy – тип волокна (SU,S2, S5, S7, M1, M2, M3, M4) |
