Соединитель оптического лотка, желтый

Соединитель оптического лотка, желтый LAN-OTxxx-CN: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
LAN-OTxxx-CN

Назначение:

  • Прямое соединение секций лотков одинаковой ширины между собой. Соединение монтажных аксессуаров и прямых секций.

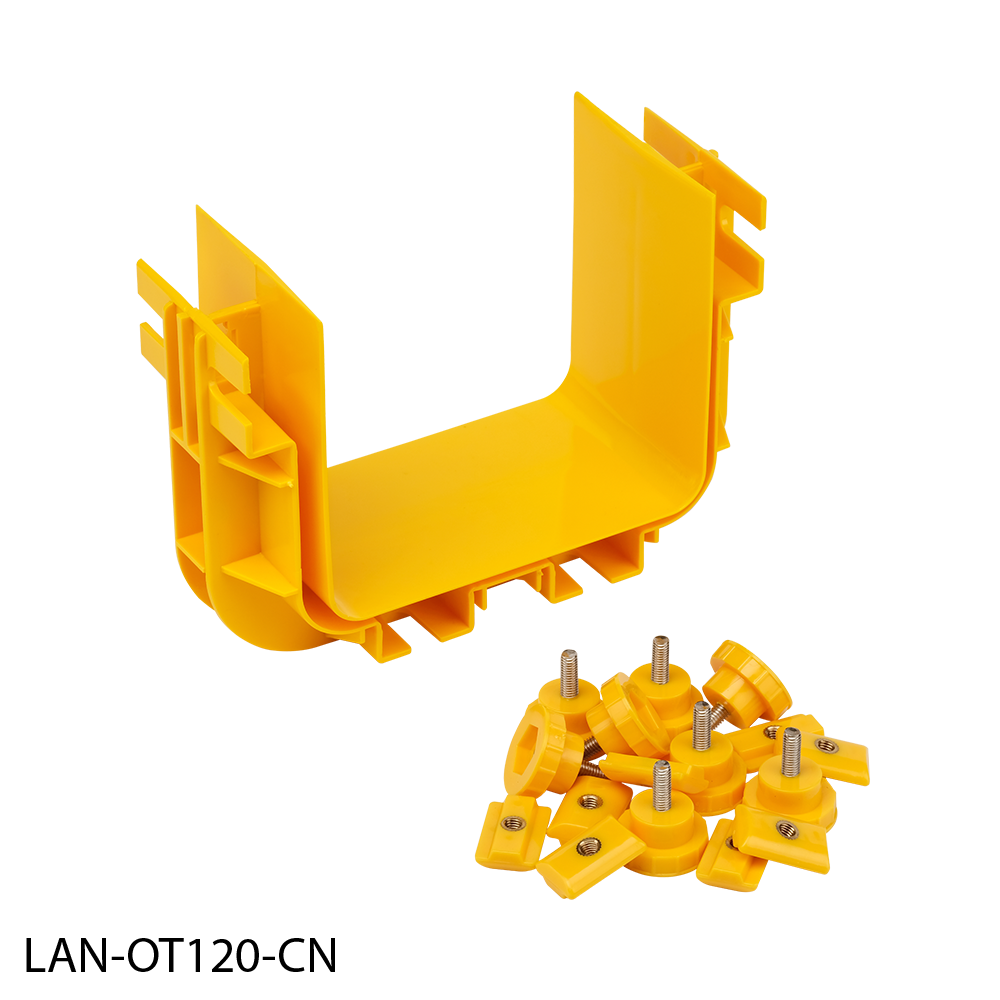

Состав комплекта LAN-OT120-CN:

  • соединительный элемент - 1 шт
  • пластиковый винт - 8 шт
  • пластиковая гайка - 8 шт

Состав комплекта LAN-OT240-CN:

  • соединительный элемент - 1 шт
  • пластиковый винт - 8 шт
  • пластиковая гайка - 8 шт

Состав комплекта LAN-OT360-CN:

  • соединительный элемент - 1 шт
  • пластиковый винт - 10 шт
  • пластиковая гайка - 10 шт

Состав комплекта LAN-OT600-CN:

  • соединительный элемент - 1 шт
  • пластиковый винт - 10 шт
  • пластиковая гайка - 10 шт
Соединение двух прямых секций шириной 120мм
Соединение прямой секции лотка с Т-соединителем (240мм), вид снизу
Соединение двух прямых секций шириной 240мм, вид снизу Соединение двух прямых секций шириной 240мм, вид сверху

Наиболее частые вопросы и ответы

Для чего предназначен соединитель LAN-OTxxx-CN?

Соединитель служит для прямого соединения двух секций оптического лотка одинаковой ширины между собой, а также для крепления к прямой секции других аксессуаров трассы — поворотов, отводов, тройников и крестовин.

В каких размерах выпускается соединитель?

Соединитель выпускается для лотков четырёх ширин: LAN-OT120-CN (120 мм), LAN-OT240-CN (240 мм), LAN-OT360-CN (360 мм) и LAN-OT600-CN (600 мм). Подбирайте соединитель строго по ширине используемого лотка.

Что входит в комплект соединителя?

В комплект входит один соединительный элемент жёлтого цвета и пластиковые винты с гайками для фиксации: 8 комплектов для лотков шириной 120 и 240 мм, 10 комплектов — для лотков шириной 360 и 600 мм.

Нужен ли соединитель при установке поворотов и тройников?

Да, большинство поворотов, тройников и крестовин оптического лотка LANMASTER крепятся к прямым секциям через соединитель LAN-OTxxx-CN соответствующей ширины. Количество соединителей на одно соединение указано в описании конкретного аксессуара.

Можно ли использовать соединитель между лотками разной ширины?

Нет, соединитель рассчитан на стыковку элементов одной ширины. Для перехода между лотками разной ширины применяется отдельный переходник серии LAN-OTxxx-RDxxx соответствующего типоразмера.

Нужно ли заземлять этот элемент трассы?

Элемент выполнен из пластика и не токопроводящий. Требование по заземлению (бондингу) распространяется на металлические кабельные лотки, которые поддерживают силовые проводники, — к неметаллическим оптическим лоткам LANMASTER оно не применяется.

Нужны ли дополнительные инструменты для установки соединителя?

Нет, соединитель устанавливается вручную с помощью входящих в комплект пластиковых винтов и гаек; специальный инструмент не требуется.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-OT120-CN шт 170 × 70 × 80 0.19 0.000952
LAN-OT240-CN шт 290 × 60 × 70 0.23 0.001218
LAN-OT360-CN шт 400 × 120 × 75 0.36 0.0036
LAN-OT600-CN шт 600 × 100 × 130 0.86 0.0078

Коды товаров (4)

  • Соединитель оптического лотка 120 мм, желтый
  • Соединитель оптического лотка 240 мм, желтый
  • Соединитель оптического лотка 360 мм, желтый
  • Соединитель оптического лотка 600 мм, желтый
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
