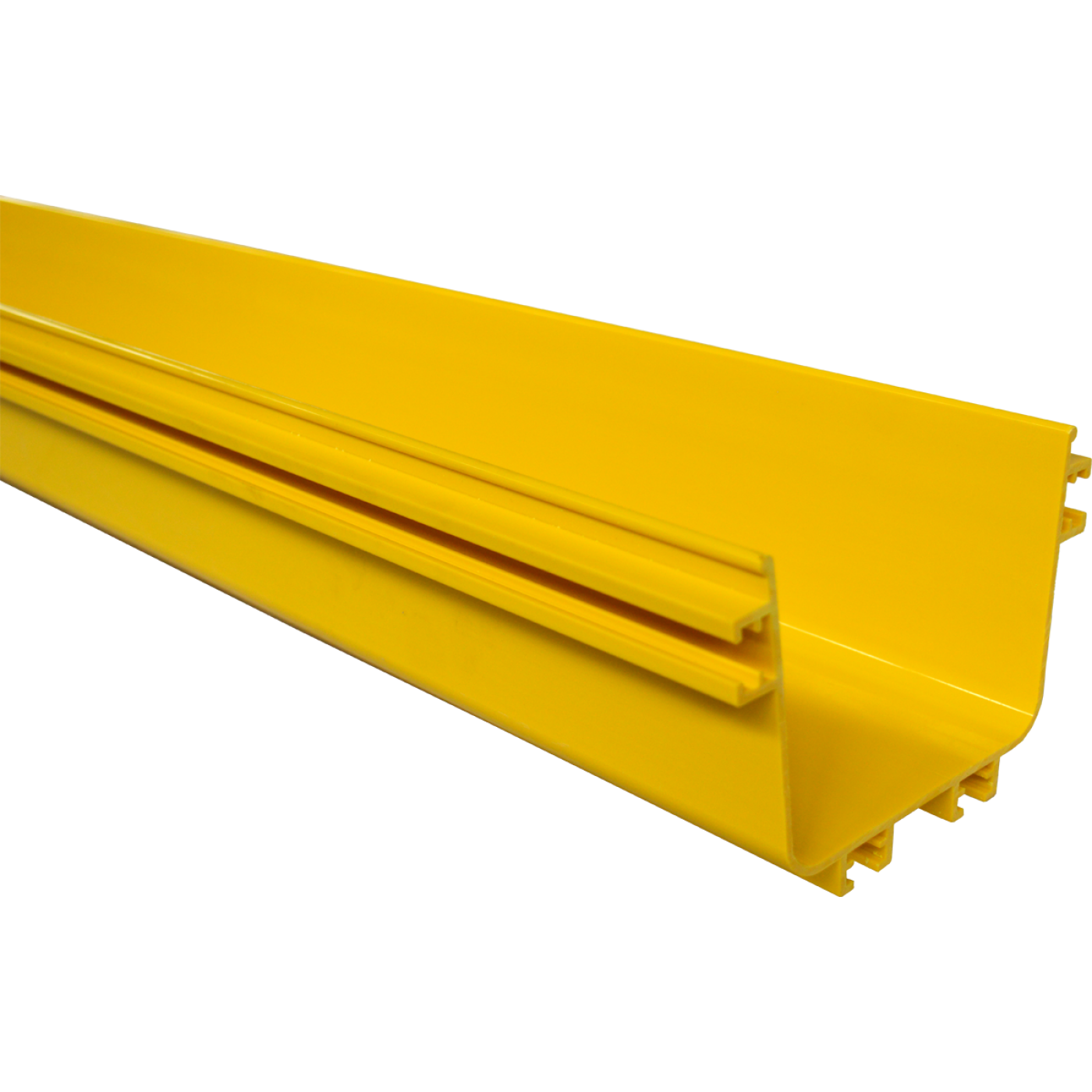

Прямая секция оптического лотка, 100x120 мм, 2 метра, желтая
Кабель-каналы (лотки) для оптического кабеля предназначены для прокладки оптических линий связи в центрах обработки данных и защиты уложенных в них волоконно-оптических кабелей.
Оптический кабель-канал является идеальным решением при организации кабельных потоков магистрального оптического кабеля, оптических патч-кордов и кабельных сборок, сочетающий в себе элегантный внешний вид, легкость монтажа и обслуживания.
Подробные описания всех межсоединений наглядно показаны в информационной листовке
Прокладка кабельных каналов поверху шкафов обеспечивает более эффективное охлаждение оборудования, за счет отсутствия необходимости прокладки кабельных трасс под фальшполом, что может создавать препятствия для циркуляции воздушных потоков системы охлаждения. Грамотно спланированные и организованные кабельные потоки занимают меньше пространства, исключают беспорядок и запутанность кабелей, а также надежно предохраняют кабели от внешних повреждений.
Для производства элементов кабель-канала для оптического кабеля применяются огнезащитные материалы соответствующие GB/T2048-1996 FV-0. Материал прямых участков - ПВХ, соединительные части выполнены из высокопрочного пластика АБС. Максимальная весовая нагрузка составляет 30 Кг/м.
1. Материал
Прямые участки: ПВХ.
2. Стандарты
JB/T 9660-1999. GB/T 2408-2008
3. Низкотемпературный тест
Отсутствие трещин и разрушений при воздействии температурой –40 °С в течение 16 часов.
4. Высокотемпературный тест
Нагрев образца до температуры +60 °С и одновременное создание бокового давления 20 Н.
Стандарт: Изменение формы не более 2 мм.
LANMASTER: Изменение формы не более 0,85 мм.
5. Уровень горючести
Стандарт: после 10 сек. воздействия открытым пламенем затухание через 30 сек.
LANMASTER: после 10 сек. воздействия затухание через 2 сек.
6. Сопротивление изоляции
Стандарт: не менее 5 MΩ.
LANMASTER: не менее 100 MΩ.
При влажности 93° и температуре +40° в течение 48 часов сопротивление изоляции не менее 100KΩ
7. Высоковольтный пробой
Отсутствие пробоя при воздействии напряжении 42 кВ в течение 60 сек.
Наиболее частые вопросы и ответы
Для чего предназначена секция LAN-OT100x120?
Это прямая секция оптического лотка шириной 100×120 мм и длиной 2 м для организации трассы прокладки оптических шнуров и кабелей в стойках, шкафах и серверных помещениях.
Из какого материала изготовлена секция?
Прямая секция выполнена из ПВХ с огнестойкостью по GB/T 2048-1996 (класс FV-0), соединительные элементы — из ударопрочного ABS-пластика.
Какую нагрузку выдерживает лоток?
Максимальная нагрузка составляет 30 кг на погонный метр. Распределяйте кабели равномерно по длине лотка и не превышайте указанное значение.
Нужна ли крышка для этой секции?
Крышка приобретается отдельно — для этой ширины подходит LAN-OT100x120-CVR. Она защищает уложенные оптические шнуры от пыли и влаги и легко снимается для обслуживания.
Можно ли соединять несколько секций подряд?
Да, секции одной ширины соединяются друг с другом и с совместимыми аксессуарами LANMASTER (поворотами, тройниками, переходами) для формирования непрерывной трассы.
Подходит ли секция для применения вне помещений?
Производитель указывает применение для прокладки в стойках, шкафах и серверных помещениях. Для наружной установки отдельно проверяйте стойкость материала к ультрафиолету и перепадам температур.
Как лоток ведёт себя при низких и высоких температурах?
По результатам испытаний LANMASTER материал не растрескивается после 16 часов при –40 °C, а при +60 °C под боковой нагрузкой 20 Н деформация не превышает 0,85 мм — заметно лучше нормативного предела 2 мм.
Насколько лоток огнестоек?
Материал самозатухает в пределах 2 секунд после 10-секундного воздействия открытого пламени, что заметно лучше нормативного предела 30 секунд по GB/T 2048-1996.
Можно ли резать секцию по длине на месте монтажа?
Производитель не приводит отдельной инструкции по резке секции на месте. Если длина трассы меньше 2 м, подбирайте компоновку из доступных типоразмеров и аксессуаров, либо уточните возможность резки у поставщика перед монтажом.
Как лоток крепится к стойке или стене?
Подробный способ крепления в открытых данных не детализирован. Перед монтажом уточните у поставщика рекомендуемые крепёжные элементы под конкретную стойку, шкаф или стену.
Зачем прокладывать оптику по верху стоек, а не под полом?
По данным производителя, прокладка кабелей по верху стоек в сравнении с подпольной системой улучшает охлаждение оборудования и облегчает доступ к трассе при обслуживании.
Нужно ли заземлять этот лоток?
Лоток выполнен из ПВХ и ABS-пластика — он не токопроводящий, и требование по заземлению металлических лотков к нему не относится. Заземление самого лотка не требуется; заземляйте только металлическое оборудование и конструкции рядом с трассой по проекту.
Как лоток влияет на радиус изгиба оптических шнуров?
Лоток задаёт прямолинейный участок трассы; радиус изгиба обеспечивают сопутствующие повороты и аксессуары LANMASTER на стыках. Не укладывайте шнуры с перегибом меньше минимального радиуса изгиба, указанного производителем кабеля, даже внутри лотка.
Можно ли устанавливать несколько лотков друг над другом?
Отдельного норматива по вертикальному штабелированию секций производитель не приводит. При проектировании нескольких ярусов предусматривайте собственные опоры или крепления для каждого яруса и не нагружайте нижний лоток весом верхнего.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-OT100x120 | шт | 2000 × 140 × 180 | 4.5 | 0.0504 |
Упаковка
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-OT100x120 | кор | 2030 × 180 × 300 | 22 | 0.10962 |
