24-х портовая неэкранированная патч-панель предназначена для разделки на ней кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

Характеристики:

Категория
6A
Количество портов
24 х RJ45
Тип контактов
Dual type
Тип кабеля
UTP (неэкранированная)
Высота
0,5U

В комплект поставки входят:

  • Патч-панель - 1 шт.
  • Скоба для крепления кабеля – 1 шт.
  • Крепеж для установки на направляющие - 1 шт.
  • Стяжки для кабеля - 4 шт.

Высота патч-панели вcего 0,5U, что позволяет разместить две патч-панели в пространстве 1U. Таким образом, панели обеспечивают двукратное увеличение плотности монтажа сетевых соединений.

Каркас панели легкий и прочный, изготовлен из алюминиевого профиля. На передней стороне панели смонтированы стандартные порты типа RJ-45, объединенные в группы по 6 портов.

Съемные маркировочные полоски, прикрываемые защитной вставкой из прозрачного пластика на лицевой части, содержат цифровую маркировку портов. При необходимости, на вкладышах можно нанести дополнительную маркировку. Вкладыши имеют стандартизованный размер, что позволяет осуществлять печать новых вкладышей.

Панель может монтироваться в любой стандартный 19-дюймовый конструктив.

Для подключения абонентских кабелей используется метод врезного контакта сквозь изоляцию - IDC (Isolation Displacement Contact). IDC разъемы панели являются универсальными и допускают монтаж кабеля с использованием как инструментов для 110-х контактов, так и инструментов для контактов типа Krone.

Для удобства монтажа на задней стороне панели напротив IDC контактов каждого порта расположена цифровая маркировка раскладки проводников кабеля.

Для удобства монтажа и дополнительной фиксации кабеля, панели поставляются в комплекте со скобой для закрепления кабеля, подводимого с задней стороны панели. Использование скобы обеспечивает требуемый радиус изгиба и надежную фиксацию кабелей в процессе терминации и последующей эксплуатации.

Наиболее частые вопросы и ответы

Для чего предназначена патч-панель LAN-PPC24U6A?

Неэкранированная 24-портовая патч-панель категории 6A высотой 0.5U предназначена для разделки кабелей различных подсистем СКС (структурированная кабельная система) и подключения отдельных составляющих сети друг к другу коммутационными шнурами. Высота панели — 0,5U, поэтому две такие панели занимают в шкафу 1U, что увеличивает плотность монтажа.

Патч-панель 19" компактная, неэкранированная, 24 порта RJ45, кат.6A, 0.5U, с задним органайзером LAN-PPC24U6A

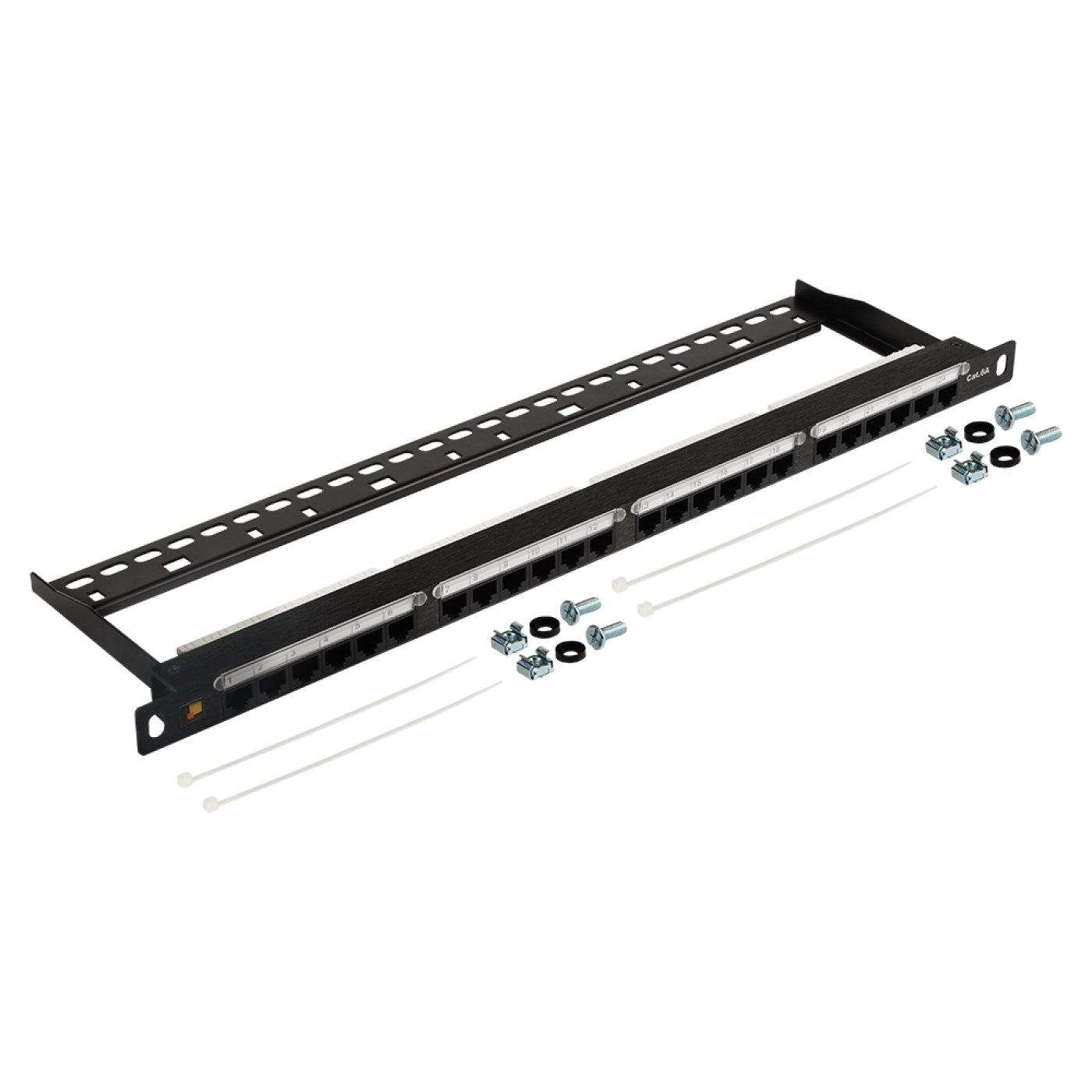

Внешний вид LAN-PPC24U6A
Какую скорость поддерживает патч-панель LAN-PPC24U6A?

Панель соответствует категории 6A и рассчитана на сети 10GBASE-T на линии длиной до 100 м. Категория линии определяется самым слабым компонентом, поэтому кабель, розетки и патч-корды должны быть той же или более высокой категории.

Как смонтировать патч-панель LAN-PPC24U6A в шкаф или стойку?

Установите панель в 19-дюймовый шкаф, стойку или настенную раму на монтажные направляющие и закрепите её винтами из комплекта (используйте крепёж, подходящий для вашего шкафа). Оставьте свободное место в шкафу для укладки кабеля и шнуров.

Как заделать кабель на патч-панель LAN-PPC24U6A?

Подведите кабель к панели с задней стороны, снимите оболочку на минимальную длину и разведите проводники по цветной и цифровой маркировке на блоках IDC (T568B или T568A; одну схему применяйте на всей линии). Заделайте проводники ударным инструментом, срежьте излишки и закрепите кабели стяжками или кабельной скобой. Контакты IDC панели универсальны: допускается заделка инструментами для контактов 110 и Krone. Не заделывайте проводники отвёрткой: она повреждает контакты.

Как маркировать порты патч-панели LAN-PPC24U6A?

Порты имеют цифровую нумерацию, а рядом предусмотрены площадки или вкладыши для дополнительной маркировки. Нанесите на них номер линии или розетки и обновляйте маркировку при переключениях: при диагностике это ускоряет поиск порта.

Что делать, если порт патч-панели LAN-PPC24U6A не работает?

Проверьте, что проводники заделаны по одной схеме (T568B или T568A) на обоих концах линии, нет обрыва и короткого замыкания, а коммутационный шнур исправен. При необходимости переделайте заделку проблемного порта и проверьте линию тестером. Если после этого связь нестабильна, проверьте длину линии и категорию всех компонентов.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-PPC24U6A шт 510 × 130 × 30 0.6 0.001989

Упаковка

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-PPC24U6A кор 530 × 300 × 320 12.3 0.05088
