Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, с функцией рефлектометра

Прибор LAN-PRO-L/TPK-TDR предназначен для тестирования разводки кабельных линий. Позволяет определять длину кабеля, выявлять различные ошибки и отображать местоположение неисправности посредством интуитивного графического интерфейса(с использованием метода TDR–рефлектометрии с временным разрешением).

Прибор позволяет легко обнаруживать кабели, проводить трассировку с фильтром переменного тока и идентифицировать порты на сетевом коммутаторе с помощьюфункции проблесковой индикации.

Возможности прибора:

  • выявление дефектов линии по методу импульсной рефлектометрии (TDR) для точного определения места повреждения в линиях связи
  • прибор позволяет проводить Ping тест в локальной сети, в сети интернет
  • определяет наличие «Power over Ethernet» (POE) и замеряет напряжение на жилах кабелей, подключенных к PoE портам
  • автоматически определяет и присваивает IP адрес (DHCP клиент)
  • проверка витой пары, телефонной проводки, коаксиального кабеля на наличие обрыва или короткого замыкания цепи

Технические характеристики передатчика головного устройства

Дисплей Жидкокристаллический
Размер дисплея 60 х 45 мм
Диапазон измерения длины кабеля 1 ~ 1500 м
Тестируемые кабели

Витая пара: UTP, STP, кат. 5е, 6, 6a, CAT7;

Коаксиальные кабели

Телефонные витопарные кабели

Металлические провода, подсоединяемые с помощью зажимов "крокодил"

Минимальное расстояние калибровки 20м
Тип батареи 3,7В Li-Ion 1800мАч
Погрешность измерений 2% (±0,5 м или ±1,5 фута) (при длине калибровочного кабеля > 50 м)
Материал корпуса Пластик
Рабочий диапазон температур/влажности -10ºC ~ +60ºC / 20% ~ 70%
Размеры 173 х 92 х 35 мм

Технические характеристики беспроводного приемника

Тип батареи 3,7В Li-Ion 1800мАч
Размеры (Ш*В*Г) 183 х 58 х 35 мм

Технические характеристики удаленного устройства

Совместимые разъемы RJ11, RJ45, BNC
Размеры (Ш*В*Г) 106 x 32 x 30 mm

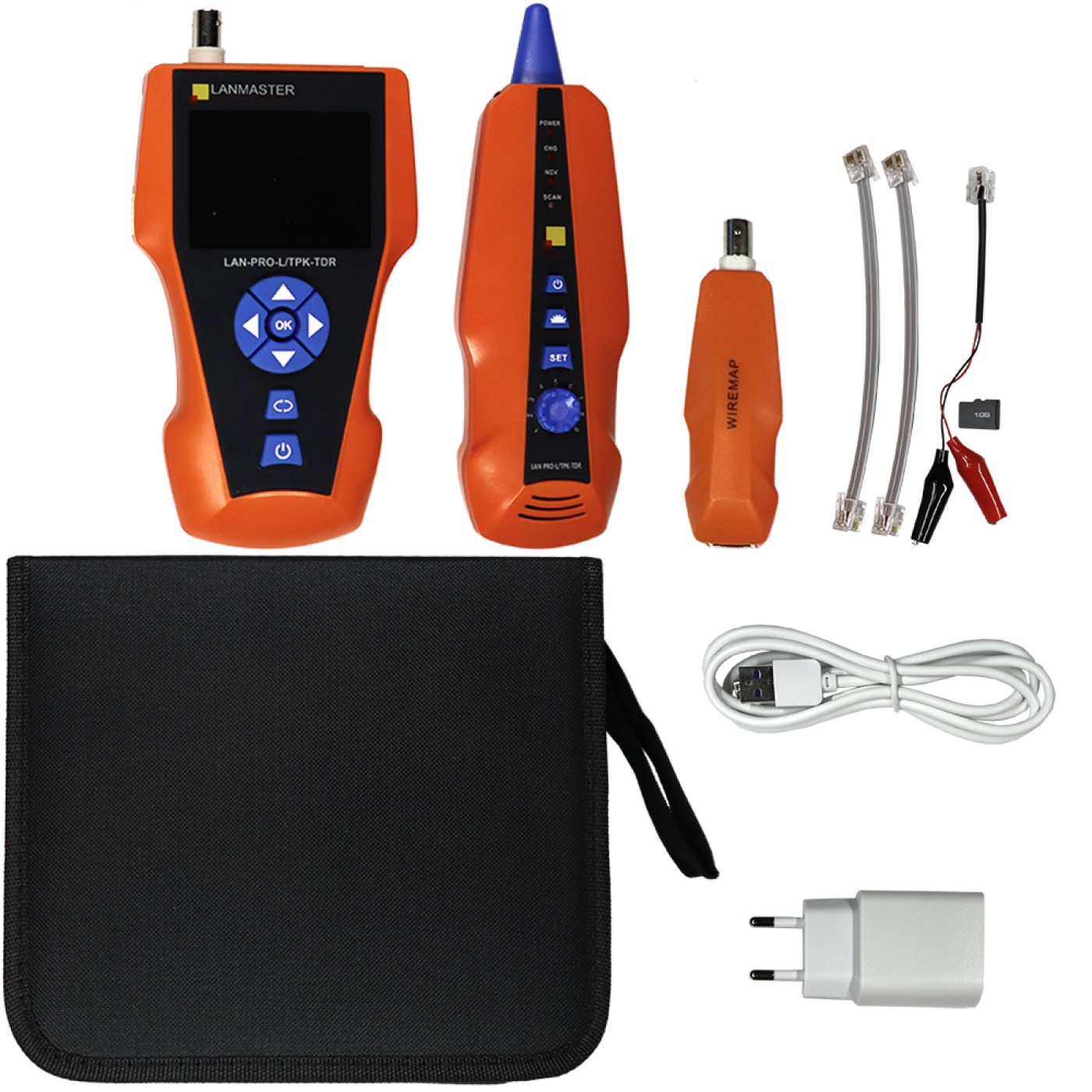

Комплект поставки

  • Главный блок — 1шт
  • Индуктивный щуп — 1шт
  • Ответная часть — 1шт
  • USB micro шнур — 1шт
  • Зарядное устройство — 1шт
  • Кабель RJ45 - RJ45 — 1шт
  • Кабель RJ11 - RJ11 — 1шт
  • Кабель RJ11 - крокодилы — 1шт
  • Сумка-чехол на ремне — 1шт
  • Карта памяти — 1шт
  • Инструкция по эксплуатации — 1шт
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (1)

Код товара Наименование
LAN-PRO-L/TPK-TDR Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, с функцией рефлектометра Добавить в список
