Тестовый набор предназначен для идентификации и отслеживания (трассировки) проводов и кабелей в пучках без разрушения изоляции.
Состоит из двух приборов передатчика (EMITER) и приемника (RECEIVER). Набор применяется при монтаже, тестировании и обслуживании компьютерных, телефонных и электрических сетей.
Возможности прибора:
идентификация и отслеживание (трассировка) проводов и кабелей в пучках без разрушения изоляции;
проверка на наличие ошибок кабельной разводки: перепутанные пары, обрыв, замыкание.
подключение к разъемам RJ-45, RJ-11, и к отдельным парам;
проверка полярности постоянного тока (DC);
встроенный фонарик в приемнике облегчает работу в плохо освещенных местах.
Технические характеристики:
Передатчик (EMITER)
Тип отображения карты разводки
Индикаторы LED (Pin1..8,G)
Частотный диапазон
90-1000 Hz
Максимальное расстояние передачи
До 2000 м
Максимальный рабочий ток
10 mA
Тональный режим
Два варианта тонального сигнала
Максимальное напряжение сигнала
8V (p_p)
Совместимые коннекторы
RJ-45, RJ-11, клипсы "крокодил"
Тип батареи
9V тип крона (6F22 или 6LR61)
Размеры
126 х 49 х 34 mm
Материал корпуса
пластик
Рабочий диапазон температур/влажности
- 10°C - +40°C / 20%-70%
Приемник (RECIVER)
Совместимые коннекторы
RJ45
Тип батареи
9V тип крона (6F22 или 6LR61)
Размеры
175 х 42 х 27 mm

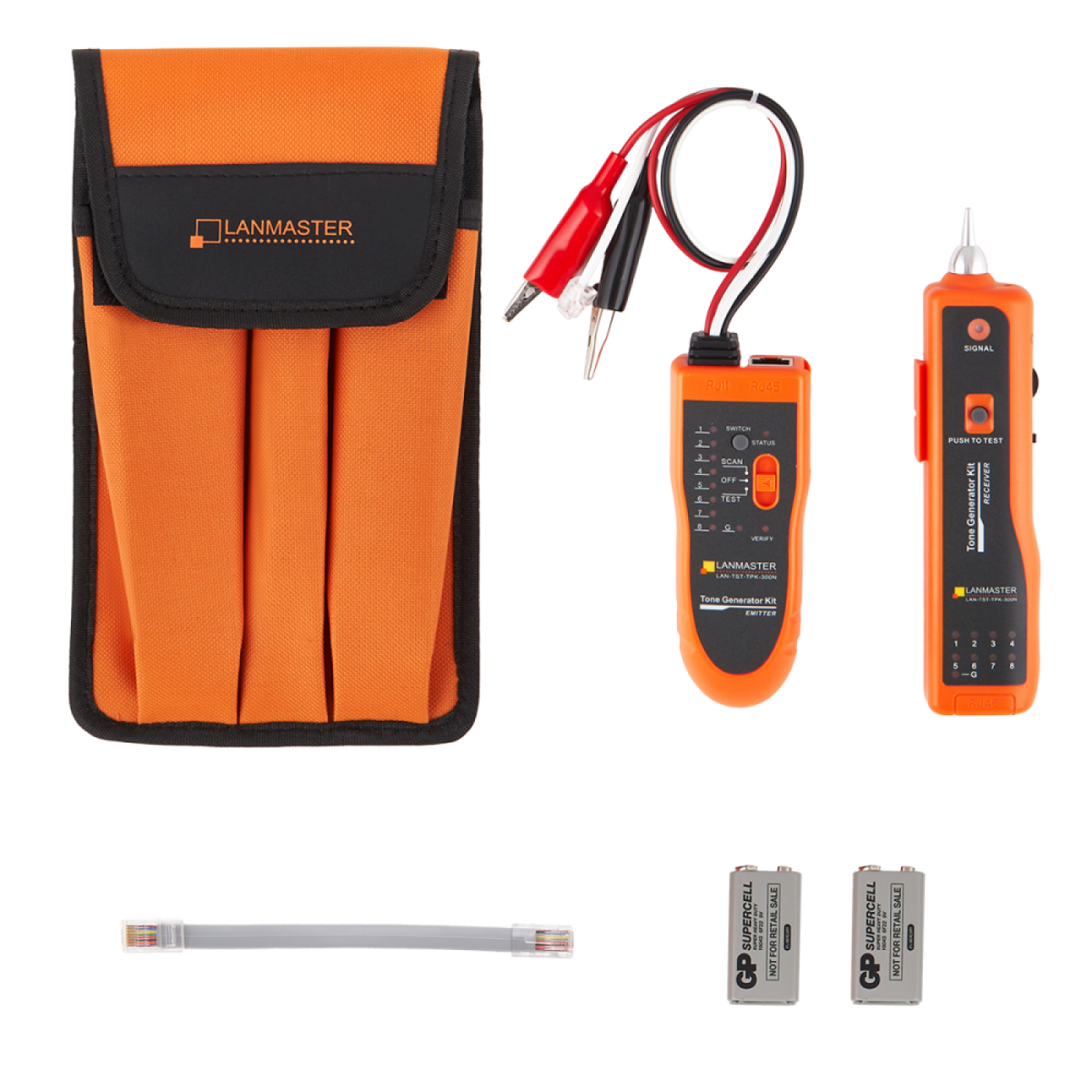

Комплект поставки:
передатчик — 1 шт.
приемник – 1 шт.
наушники – 1 шт.
кабель-переходник RJ45-RJ45 — 1шт.
чехол для прибора — 1шт.
батарея 6F22 9 v типа «Крона» — 2шт.
упаковка (картонная коробка) — 1шт.
инструкция по эксплуатации — 1шт.
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
Информация для заказа (1)
Код товара
Наименование
LAN-TST-TPK-300N
Набор для трассировки щуп + тон-генератор, с тестированием разводки витой пары
