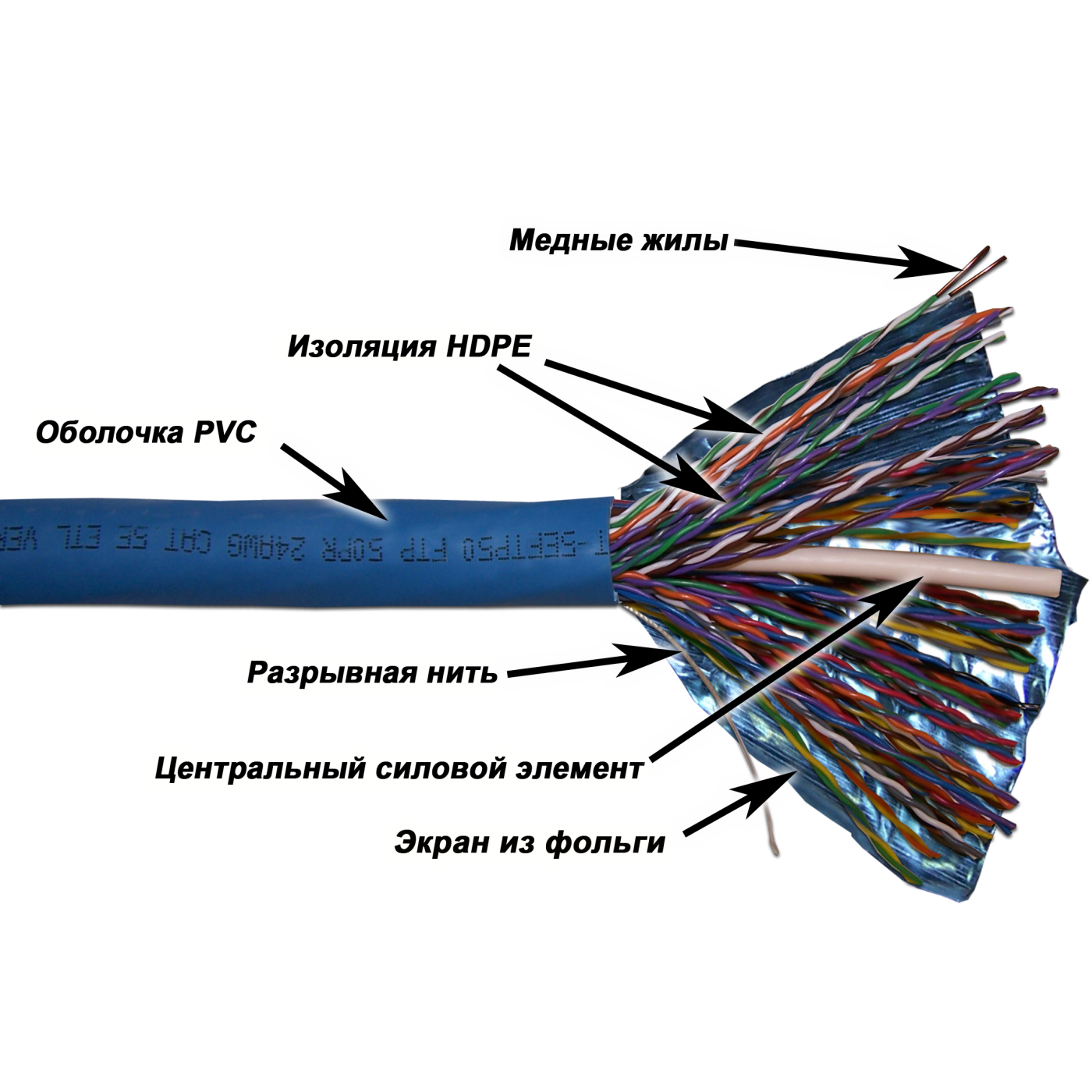

Многопарный экранированный кабель предназначен для передачи данных, телефонных и телевизионных сигналов на частотах до 100 МГц. Кабель состоит 50 пар одножильных медных проводников. Внешняя оболочка: PVC. Диаметр проводника – 24 AWG.
Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности). Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
Витые пары собраны вокруг центрального элемента и заключены в общую оболочку из ПВХ(PVC).
Для облегчения разделки кабеля под оболочкой имеется разрывная нить.
Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.
Физические характеристики кабеля:
Характеристика
Значение
Цвет оболочки
Синий
Материал оболочки
PVC(поливинилхлорид)
Материал изоляции
HDPE(полиэтилен высокой плотности)
Диаметр медной жилы
24 AWG
Тип проводника
Solid(сплошной)
Толщина изоляции
0,25+/-0,05 мм
Диаметр кабеля
18,2+/-1,0 мм
Частотный диапазон
1-100 МГц
Рабочий диапазон температур
до +75
Количество метров в катушке
305 м
Сертификации лабораториями
UL
Соответствует требованиям стандартов TIA/EIA 568-A cat. 5; ISO/IEC 11801; EN 50173
Поддержка следующих приложений:
Речь
Т1
10BASE-T, 100BASE-T
Token Ring 4/16 Мб/с
ATM 155 Мб/c, TP-PMD 100 Мб/с
100 VG-AnyLAN
100 Мбит/с CDDI
Электрические характеристики кабеля:
Характеристика
Значение
Волновое сопротивление
100+/-15 Ом
Несимметрия сопротивлений постоянному току проводников пары
5%
Ёмкость дисбаланса пары на землю
330пФ/100м
Временной перекос задержки
45нС/100м
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
Информация для заказа (1)
Код товара
Наименование
TWT-5EFTP50
Кабель TWT FTP, 50 пар, Кат.5e, PVC, 305 метров на катушке
