TWT-CBB-EARTH-SET

Комплект заземления состоит из набора соединительных проводников с крепежом для электрического заземления элементов конструкции шкафа серии Business.

Каждый конструктивный элемент шкафа (каркас, боковые панели, дверь) имеет специальный заземляющий контакт.

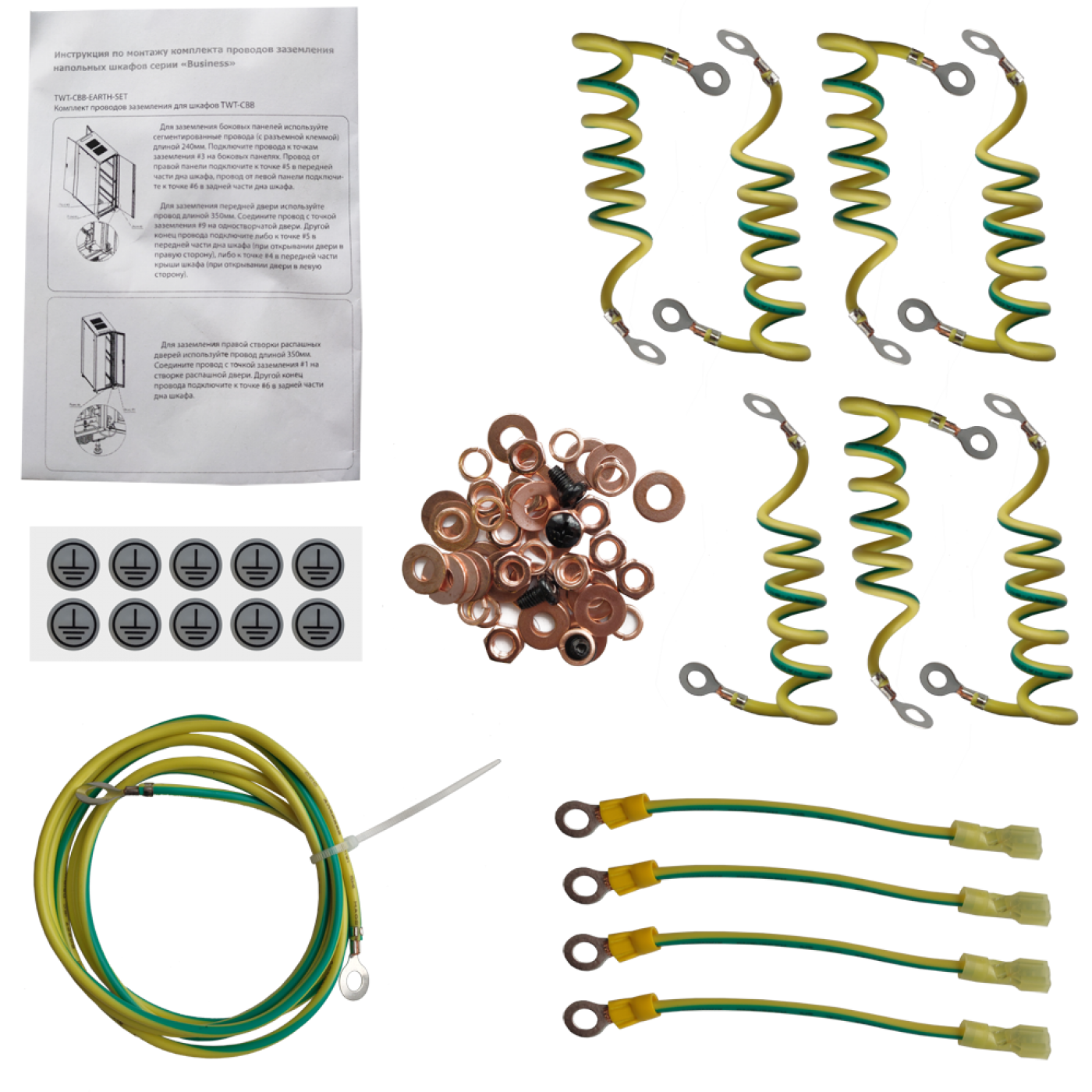

Комплект состоит из:

Провода:

  • Провод 1,5 метра – 1шт;
  • Провод 0,35 метра – 7шт;
  • Провода сегментированные 0,24 метра (разъемные соединения со стороны боковых панелей) – 2шт;

Крепеж:

  • Гайка омедненная шестигранная М6 – 11шт;
  • Шайба омедненная под болт М6 – 22шт;
  • Гровер омедненный под болт М6 – 11шт.
  • Самонарезной винт – 4шт

Крепеж входящий в комплект (гайки, гроверы и шайбы) выполнен из стали и имеет омедненное верхнее защитное покрытие.

Все провода комплекта оконцованы клеммой для винтового крепежа. Исключение составляют два провода, предназначенные для заземления съемных боковых панелей шкафа. Эти провода разделены на два сегмента с одной стороны оконцованы клеммой №1, а с другой стороны – клеммой №2, для разъемного подключения.

Наиболее частые вопросы и ответы

Для чего предназначен комплект TWT-CBB-EARTH-SET?

Комплект заземляющих проводов предназначен для электрического соединения конструктивных частей шкафа серии Business — рамы, боковых панелей и двери — каждая со своим отдельным контактом заземления.

Что входит в комплект?

В комплект входят один провод длиной 1,5 м, семь проводов по 0,35 м, два составных провода по 0,24 м для подключения съёмных боковых панелей, а также крепёж М6: 11 гаек, 22 шайбы и 11 шайб-гроверов с медным защитным покрытием, и 4 самореза.

Как соединяются составные провода для боковых панелей?

У каждого составного провода на одном конце наконечник №1, на другом — наконечник №2; это позволяет разъединять соединение при снятии боковой панели.

С какими шкафами совместим комплект?

Производитель указывает совместимость с напольными шкафами серии Business — TWT-CBB-xxU-6yy шириной 600 мм и TWT-CBB-xxU-8yy шириной 800 мм.

Какое сечение у проводов комплекта?

Все провода комплекта оснащены наконечниками под винтовое соединение (крепёж М6 входит в комплект).

Нужно ли дополнительно заземлять сам шкаф на контур объекта?

Да, комплект соединяет между собой части шкафа, но общее подключение шкафа к контуру заземления объекта выполняется отдельно, в соответствии с проектом.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-CBB-EARTH-SET шт 160 × 160 × 40 0.106 0.001024
