Модуль Keystone RJ45, Cat.6, UTP, 180 градусов, белый
Модуль предназначен для комплектации неэкранированных телекоммуникационных розеток, устанавливаемых в короб, на стену, в стену, а также для установки в наборные патч-панели (см. совместимые товары).
Модуль имеет стандартный типоразмер Keystone и может использоваться не только в розетках LANMASTER, но и в розетках других производителей. Соответствует требованиям категории 6.

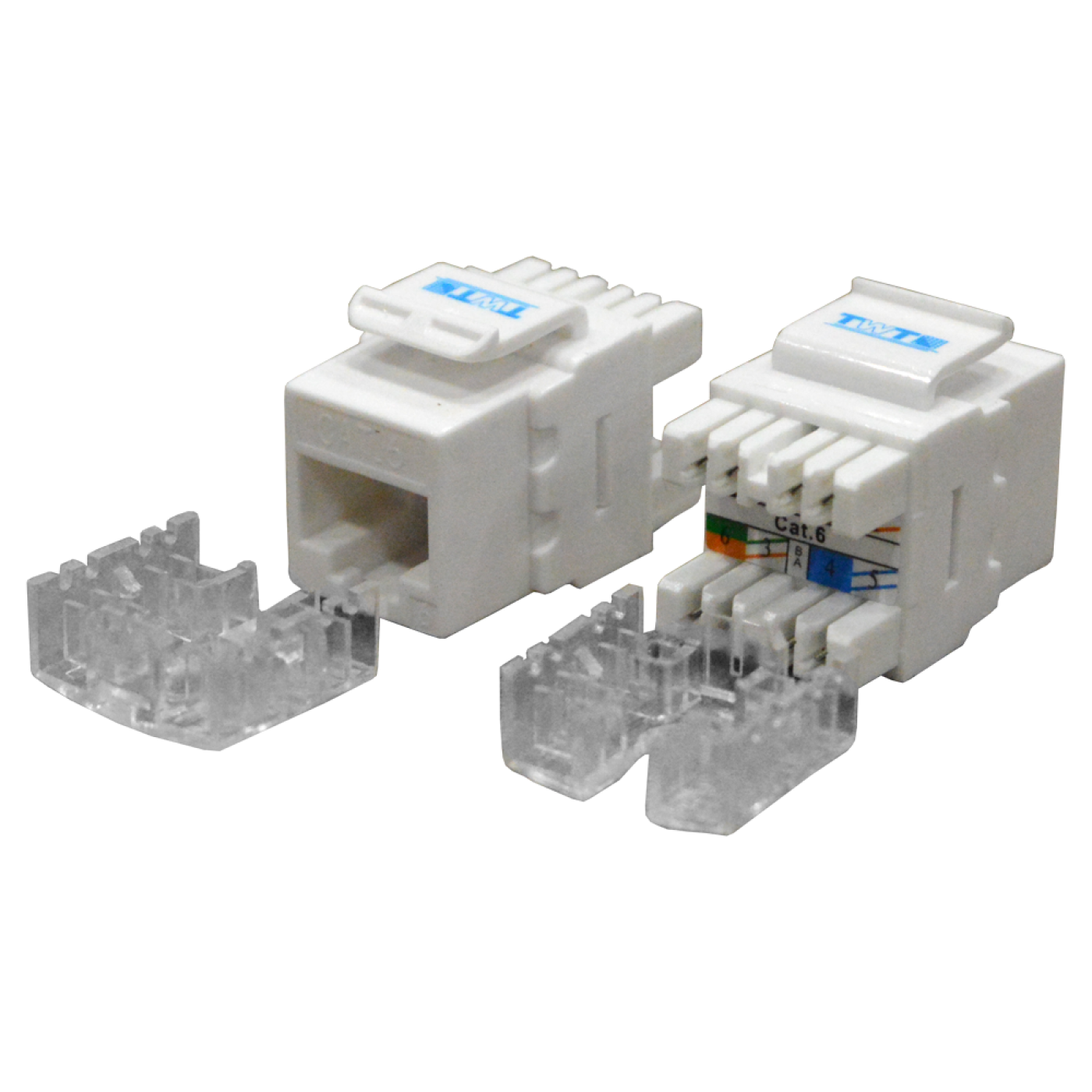

На лицевой стороне модуля смонтировано восьмиконтактное гнездо типа RJ-45, с обратной стороны установлен блок на восемь контактов типа IDC110, расположенных под углом 180˚ к лицевой поверхности модуля.
Для подключения абонентских кабелей используется способ врезного контакта сквозь изоляцию - IDC. Для удобства монтажа, между разъемами IDC расположена схема подключения проводников кабеля, в соответствии со схемами T568A и T568B.
Каждый модуль комплектуется защитной вставкой, обеспечивающими дополнительную фиксацию проводников кабеля, затерминированных в IDC-разъемы, и предохраняющие их от выдергивания при чрезмерном натяжении кабеля.
Наиболее частые вопросы и ответы
Для чего предназначен модуль Keystone TWT-OK45UTP180/6-WH?
Модуль Keystone с гнездом RJ-45 (8P8C, восьмиконтактный разъём) используется для комплектации неэкранированных телекоммуникационных розеток, устанавливаемых в короб, на стену или в стену, а также в наборных патч-панелях (см. таблицу совместимости). Модуль имеет стандартный типоразмер Keystone и подходит к изделиям других производителей этого формата. Соответствует требованиям категории 6. Особенности: блок контактов IDC110 расположен под углом 180° к лицевой поверхности.
Какую скорость поддерживает модуль TWT-OK45UTP180/6-WH?
Модуль соответствует категории 6 и рассчитан на применение в составе линий для сетей Gigabit Ethernet, а на ограниченной длине линии — 10GBASE-T. Категория линии определяется самым слабым компонентом, поэтому кабель, патч-панели и шнуры должны быть той же или более высокой категории.
Как заделать кабель в модуль Keystone TWT-OK45UTP180/6-WH?
Снимите оболочку кабеля, разведите проводники по схеме, нанесённой на модуль (T568A или T568B; на всей линии применяйте одну схему), и заделайте их в контакты IDC (контакт, врезающийся в изоляцию) ударным инструментом для контактов 110-го типа. Контакты IDC прорезают изоляцию и не требуют её снятия с проводников. Установите защитную вставку, если она входит в комплект: она фиксирует проводники и предохраняет их от выдёргивания при натяжении кабеля.
Для чего нужны модули TWT-OK45UTP180/6-WH разных цветов?
Цветовая маркировка панели целиком или отдельных элементов позволяет визуально идентифицировать порты, поэтому разноцветные модули Keystone используются для повышения эффективности администрирования СКС (структурированной кабельной системы). Например, разным цветом выделяют телефонные, компьютерные и служебные линии. Цвета этого артикула: белый.
С какими патч-панелями и розетками совместим модуль TWT-OK45UTP180/6-WH?
Модуль устанавливается в наборные патч-панели и розетки формата Keystone. Совместимость конкретных панелей приведена в таблице совместимости на странице изделия; ширина модуля соответствует стандартному типоразмеру Keystone.
Что делать, если линия с модулем TWT-OK45UTP180/6-WH работает нестабильно?
Проверьте, что проводники заделаны по одной схеме (T568A или T568B) на обоих концах линии, нет обрыва и короткого замыкания, а проводники не раскручены на длину более необходимой для заделки. Проверьте линию тестером, при необходимости переделайте заделку и убедитесь, что категория всех компонентов не ниже требуемой.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| TWT-OK45UTP180/6-WH | шт | 40 × 20 × 20 | 0.012 | 0.000016 |
