Неэкранированный кабель категории 6 предназначен для передачи цифровой и аналоговой информации на частотах до 250 МГц.

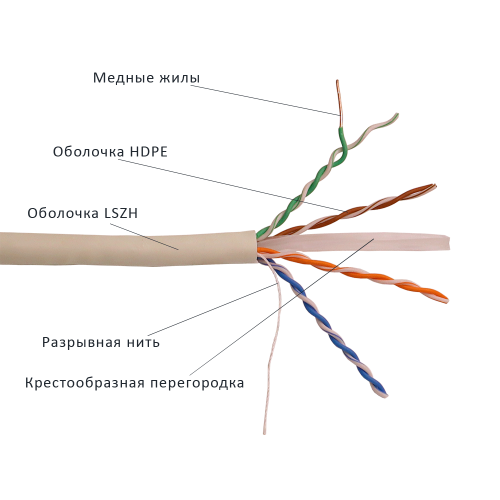

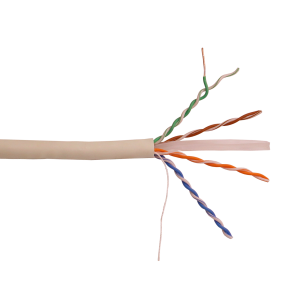

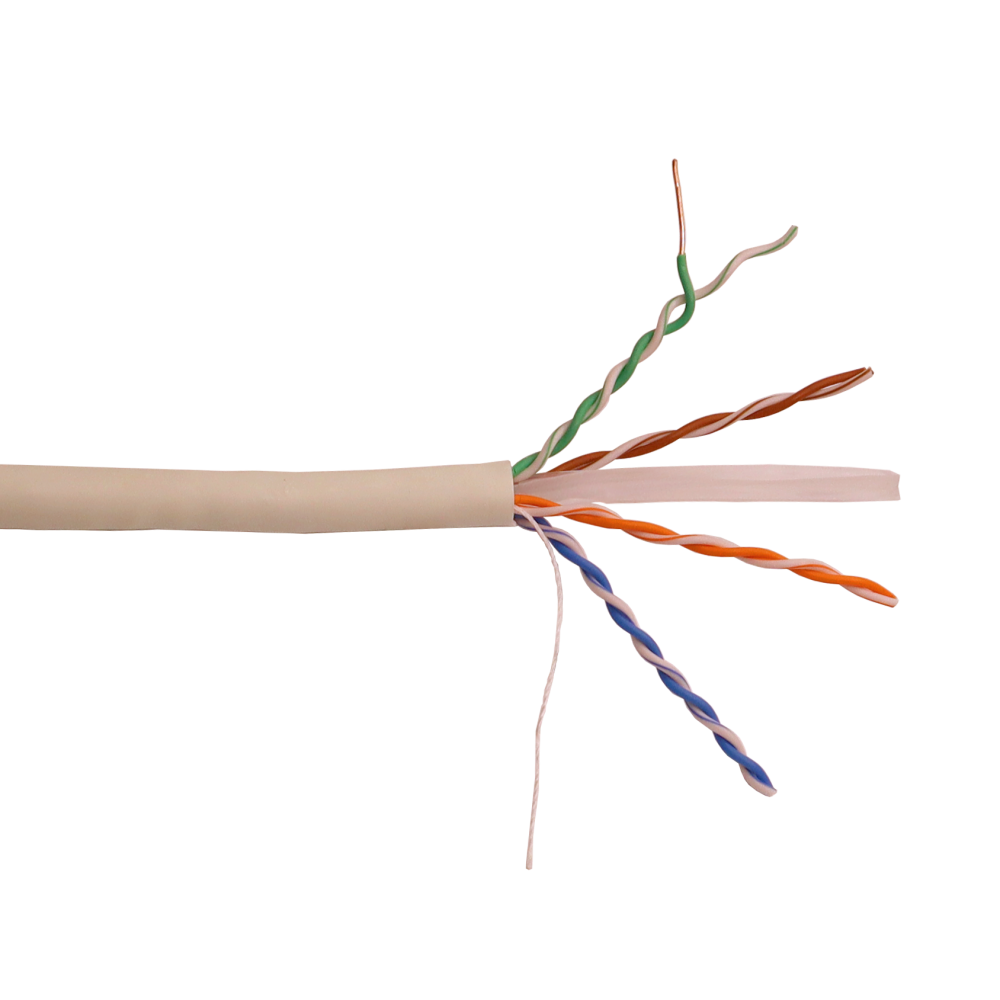

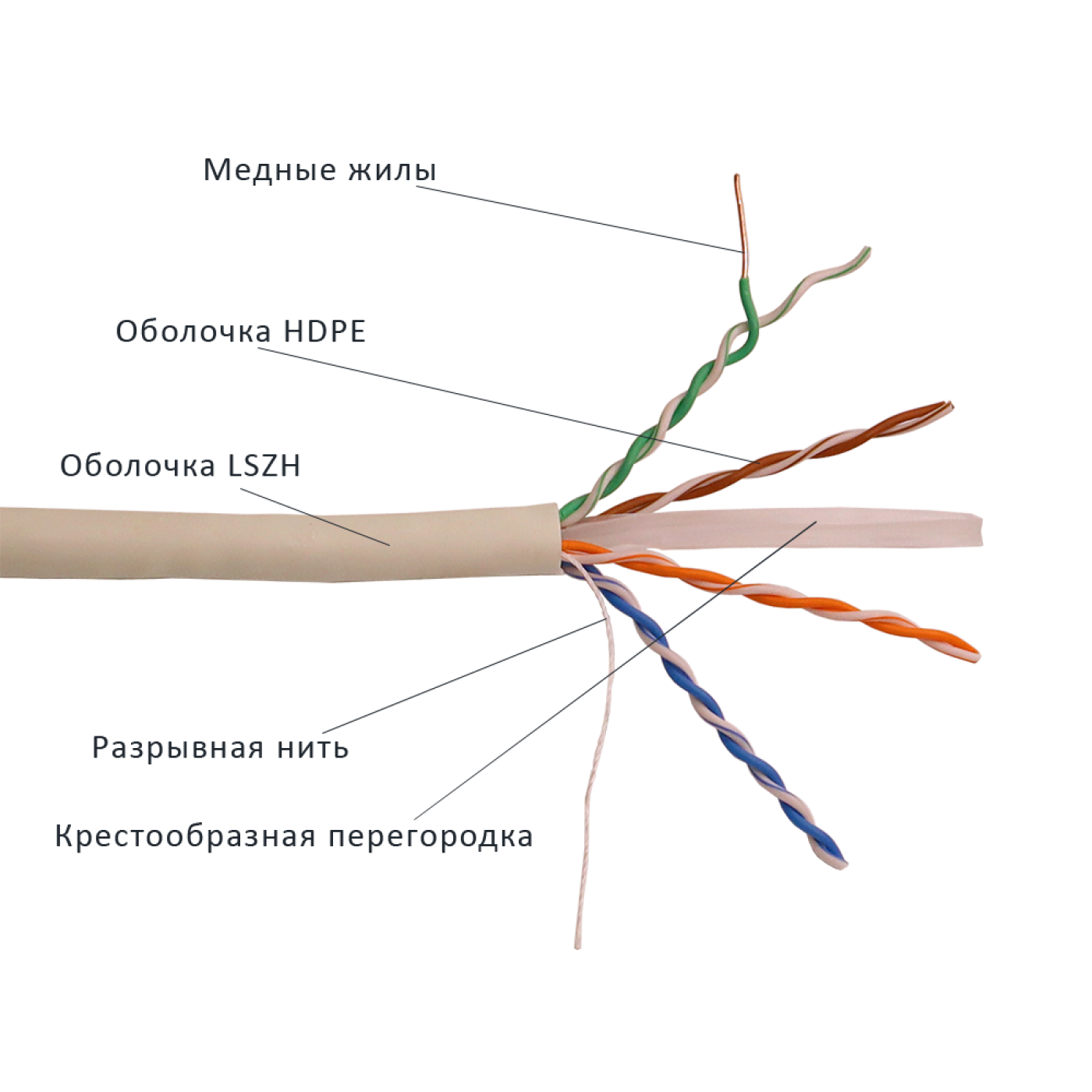

Кабель состоит из 4-х витых пар одножильных медных проводников, заключенных в общую оболочку.

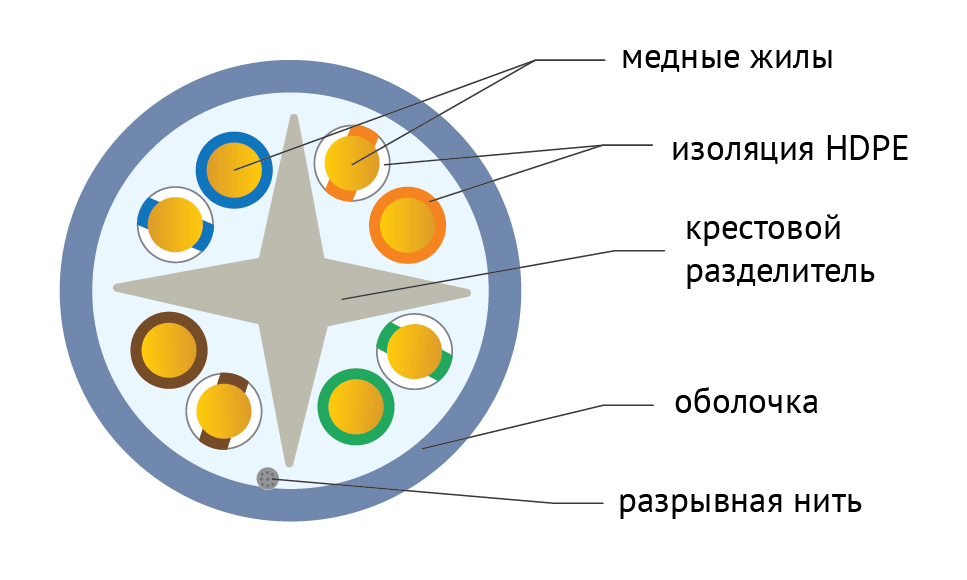

Пары отделены друг от друга компактной крестообразной перегородкой, увеличивающей переходное затухание между парами.
Оболочка кабеля изготовлена из материала LSZH 60332-3-22 (3A), нг(A)-HF.
Материал не распространяющий горение при групповой прокладке, с пониженным дымо- и газовыделением,
соответствующей требованиям ГОСТ IEC 60332-3-22-2011 и ГОСТ IEC 61034-2-2011.
Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

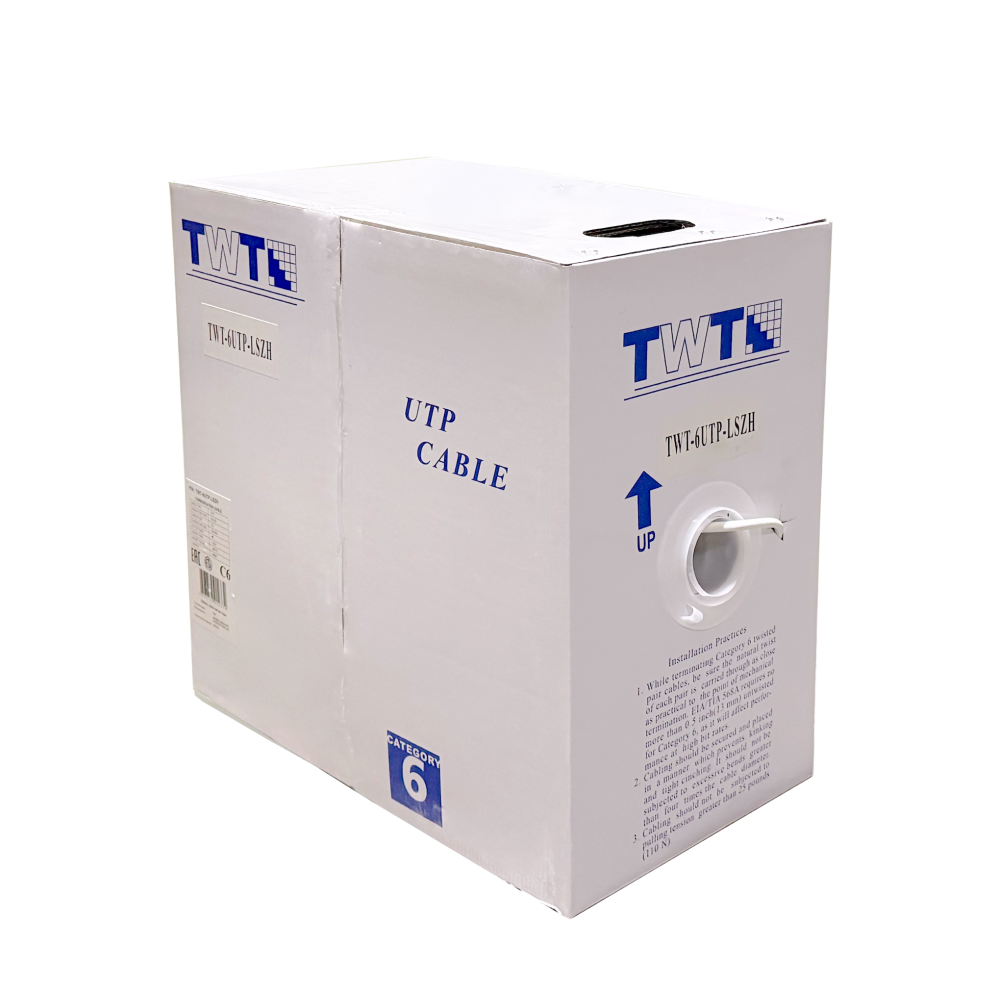

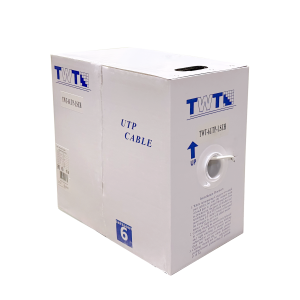

Кабель поставляется в коробках по 305 метров.
Диаметр проводника – 23AWG.
Габариты коробки (ГхШхВ): 425 х 240 х 425 мм.
Вес коробки: 13,4 кг.
Кабель соответствует требованиям стандартов:
ETL Verified to ANSI/TIA/EIA568-C.2-1 Category 6
ISO/IEC 11801-2002
EN 50173
ГОСТ Р 54429-2011
Характеристики кабеля:
Характеристика
Значение
Тип проводника
Solid (сплошной)
Диаметр проводника
23 AWG
Тип изоляции
HDPE (полиэтилен высокой плотности)
Тип оболочки
LSZH (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
Цвет оболочки
Белый
Диаметр кабеля
6.0 ± 0.5
Волновое сопротивление (Impedance)
100±15 Ом
Максимальное сопротивление постоянному току (DC Resistance)
87 Ом/км
Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair)
2,5%
Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground)
330 пФ/100м
Рассогласование задержки распространения сигнала (Propagation Delay Skew)
45 нС/100м
Номинальная скорость распространения сигнала (Nomal velocity propagation)
69% при 100 МГц
Применение
Для внутренней прокладки
Температурный диапазон
– монтаж: от 0 до +50 °C
– эксплуатация: от -20 до +60 °C
Количество метров в коробке
305 м
Цветовая кодировка
Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".
Передаточные характеристики кабеля:
Frequence
Min. RL
Nom. IL
Max. DOP
Max. SKEW
Min. NEXT
Min. PSNEXT
Min. ACR-F
Min. PSACR-F
(MHz)
(dB)
(dB/100M)
(ns/100M)
(ns/100M)
(dB)
(dB)
(dB/100M)
(dB/100M)
1
20.0
2.0
570
45
74.3
72.3
67.8
64.8
4
23.0
3.8
552
45
65.3
63.3
55.8
52.8
8
24.5
5.3
547
45
60.8
58.8
49.7
46.7
10
25.0
6.0
545
45
59.3
57.3
47.8
44.8
16
25.0
7.6
543
45
56.2
54.2
43.7
40.7
20
25.0
8.5
542
45
54.8
52.8
41.8
38.8
25
24.3
9.5
541
45
53.3
51.3
39.8
36.8
31.25
23.6
10.7
540
45
51.9
49.9
37.9
34.9
62.5
21.5
15.4
539
45
47.4
45.4
31.9
28.9
100
20.1
19.8
538
45
44.3
42.3
27.8
24.8
200
18.0
29.0
537
45
39.8
37.8
21.8
18.8
250
17.3
32.8
536
45
38.3
36.3
19.8
16.8
Примечание: приведённые характеристики передачи указаны для длины 100 м при температуре 20 ± 2 °C.
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
