Модуль Keystone RJ45, Cat.6, UTP, 90 градусов

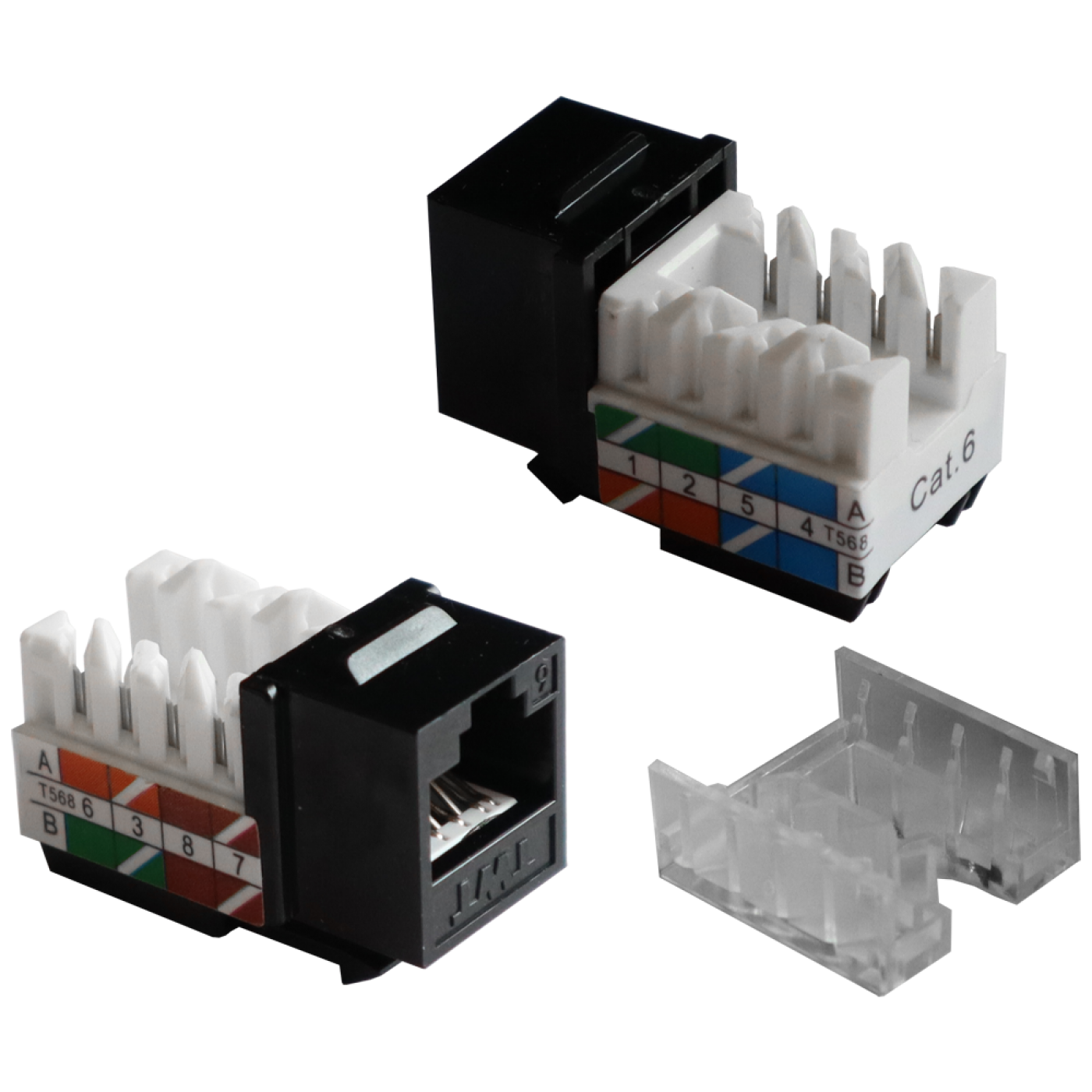

Модуль может использоваться для комплектации неэкранированных телекоммуникационных розеток, устанавливаемых в короб, на стену, в стену, а также для установки в наборные патч-панели (см. таблицу совместимости). Соответствует требованиям категории 6. Модуль имеет стандартный типоразмер Keystone и может использоваться не только в розетках LANMASTER и TWT, но и в розетках других производителей. На лицевой стороне модуля смонтировано восьмиконтактное гнездо типа RJ-45, с боковой стороны установлен блок на восемь контактов типа IDC110, расположенных под углом 90˚ к лицевой поверхности модуля. Для подключения абонентских кабелей используется способ врезного контакта сквозь изоляцию - IDC. Для удобства монтажа, между разъемами IDC расположена схема подключения проводников кабеля, в соответствии со схемами T568A и T568B. Каждый модуль комплектуется защитной вставкой, обеспечивающими дополнительную фиксацию проводников кабеля, затерминированных в IDC-разъемы, и предохраняющие их от выдергивания при чрезмерном натяжении кабеля.
|
