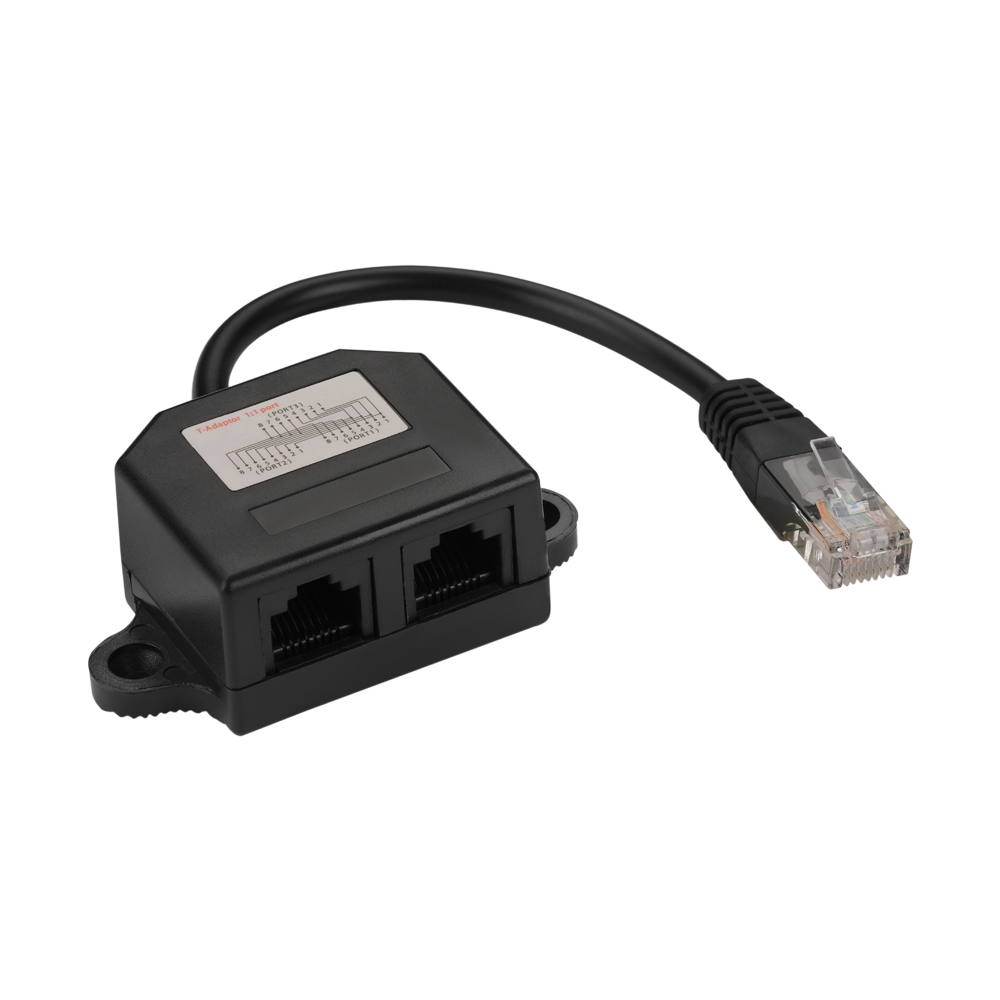

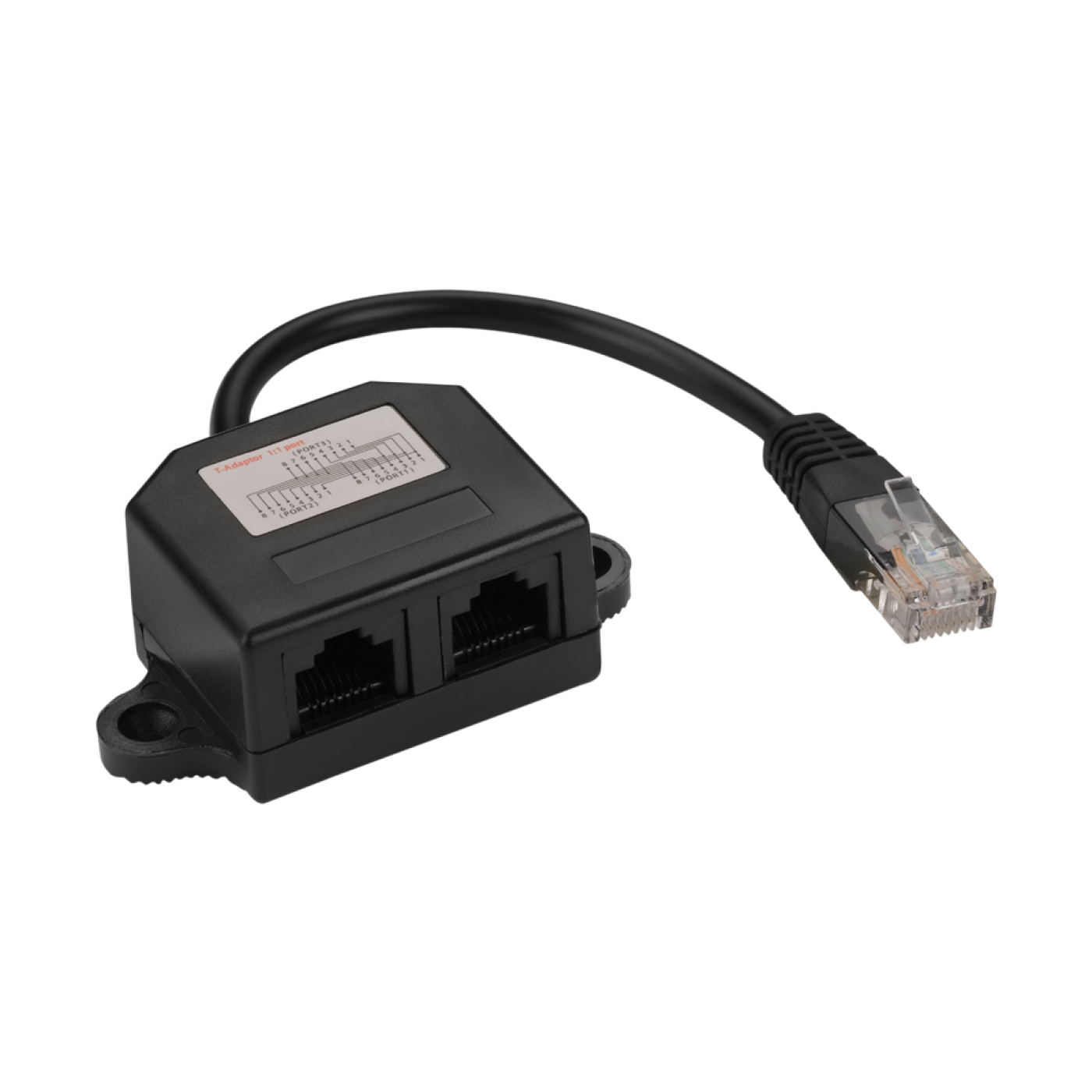

Y-адаптер, 2 параллельных порта

Пассивный Y-адаптер, который объединяет или разветвляет сигналы путём параллельного соединения контактов. Предназначен для использования в специализированных системах, где такая топология допустима.

Все 8 контактов (1–8) на общем порту напрямую соединены с соответствующими контактами обоих параллельных портов. Схема разводки нанесена на корпус.

Схема разводки

Разветвление сигнала в шинах: применяется в системах с топологией «общая шина» — например, RS-485, некоторые системы видеонаблюдения и аудиотрансляции.

Подключение нескольких устройств к одной линии: в устаревших или нестандартных интерфейсах, где это разрешено производителем оборудования — например, в некоторых ISDN-системах.

Тестовые стенды: для физического параллельного соединения портов при отладке или тестировании оборудования.

Для каких задач адаптер НЕ подходит:

Этот адаптер не является сетевым коммутатором (switch) или концентратором (hub). Он не предназначен для использования в стандартных сетях Ethernet (100BASE-TX, 1000BASE-T), так как этот стандарт использует все 4 пары кабеля.

Пожалуйста, не пытайтесь подключить к нему два компьютера для выхода в интернет по одному кабелю.

Данный адаптер следует применять только при точном понимании нестандартной задачи и при условии, что ваше оборудование поддерживает параллельное подключение.
