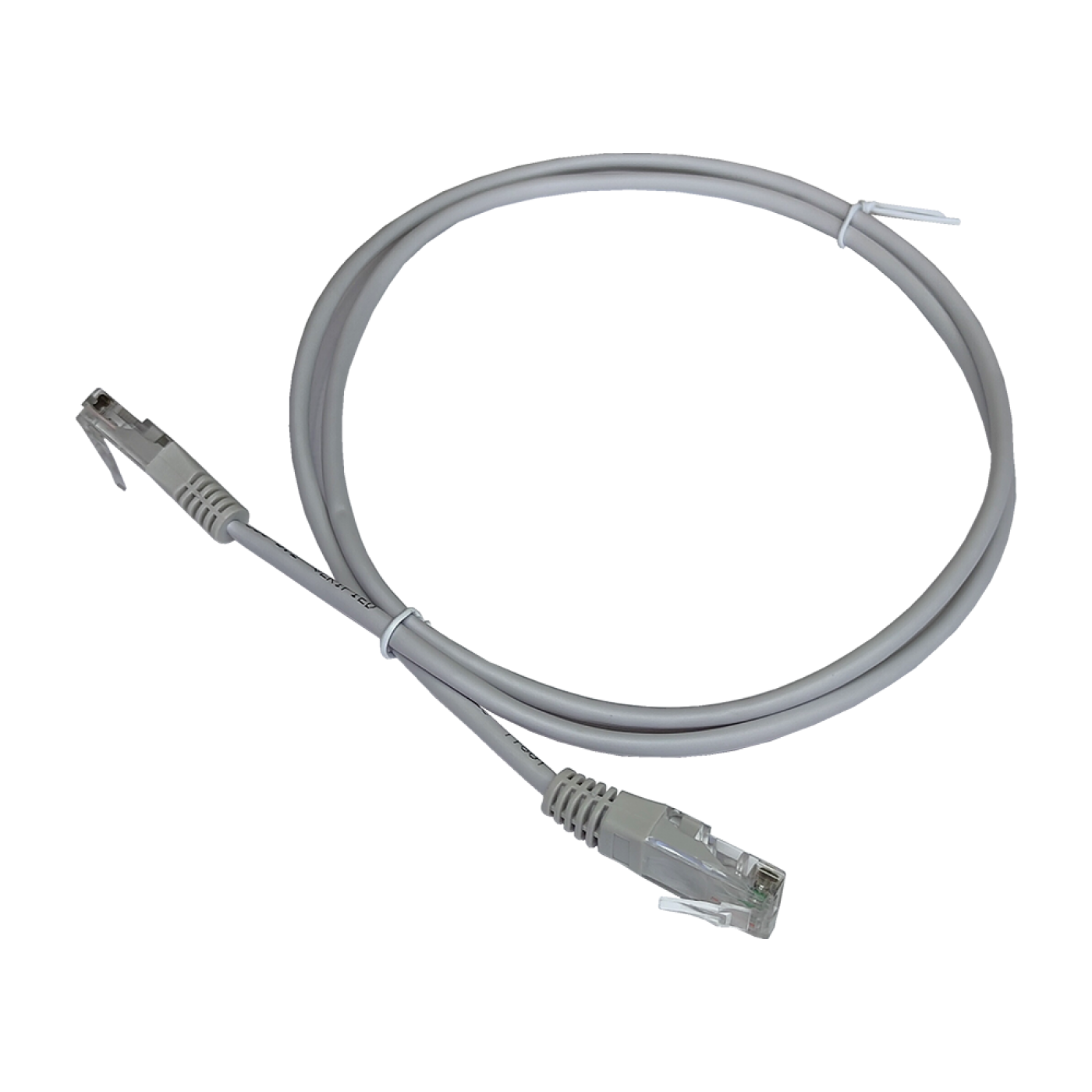

2-х парные соединительные шнуры (патч-корды) с разъемами RJ-45 предназначены исключительно для использования в сетях Ethernet 10BaseT и 100BaseT. В конструкции патч-кордов используется 2-х парный кабель категории 5e, разведенный на 1/2 и 3/6 пары коннекторов RJ-45.
Обращаем внимание, что 2-х парные патч-корды не могут применяться для коммутации телефонных линий, в связи с отсутствием контактов 4/5.
Благодаря использованию кабеля меньшего диаметра, возможна более плотная укладка патч-кордов в шкафах и органайзерах.
Под маркой TWT выпускаются 2-х парные неэкранированные (UTP) коммутационные шнуры кат. 5е различной длины и цвета.
Варианты цветов:
Белый - WH
Серый - GY
Желтый - YL
Оранжевый - OR
Зеленый - GN
Красный - RD
Синий - BL
Коричневый - BR
Черный - BK
Выпускаются патч-корды различной длины:
0.5 м
1.0 м
1.5 м
2.0 м
3.0 м
5.0 м
7.0 м
Особенности конструкции:
Для обеспечения прочного соединения вилки и кабеля место соединения заливается пластмассой, такое соединение называется "заливным" или molded. Вилка снабжается хвостовиком, который обеспечивает заданный радиус изгиба в процессе эксплуатации.
Схема разводки проводов в коннекторах T-568B UTP
Контакт №
Цвет проводников
Контакт №
1
Бело-оранжевый W-O
1
2
Оранжевый O
2
3
Бело-синий W-BL
3
4
-
4
5
-
5
6
Синий BL
6
7
-
7
8
-
8
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
Информация для заказа (21)
Код товара
Наименование
TWT2-45-45-0.5-WH
Патч-корд 2-х парный TWT UTP кат.5e, с заливными колпачками, 0.5 м, белый
