Компактная MPO кассета OM3, 12xLC, тип B, низкие потери, черная

Компактная MPO кассета OM3, 12xLC, тип B, низкие потери, черная
LAN-MCCB-1M-12LC/OM3

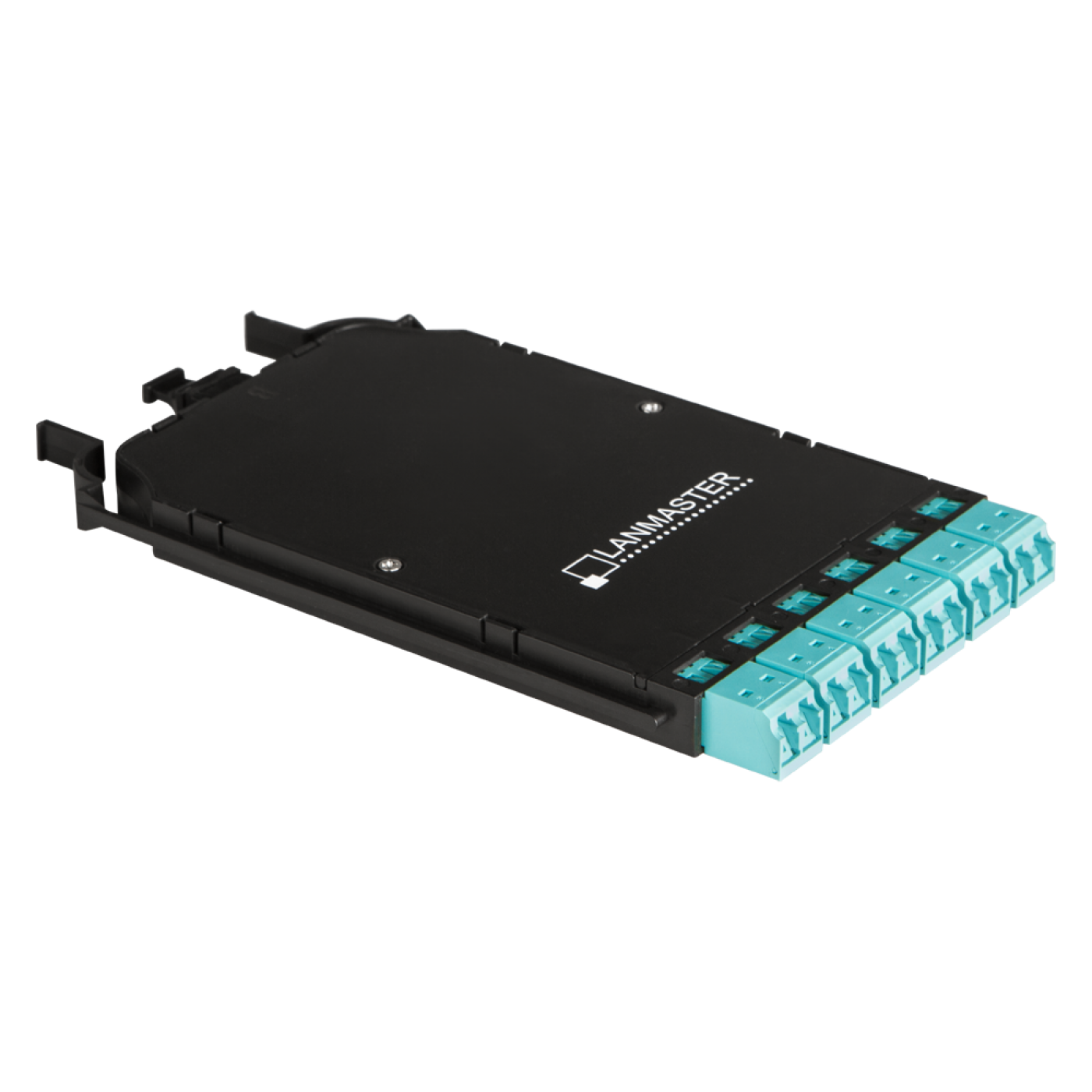

Кассета представляет собой корпус, в котором находится 12-волоконная сборка типа «гидра». С тыльной стороны кассеты находится 12-волоконные разъемы МРО, с лицевой стороны кассеты – оптические разъемы LC.

Компактные кассеты имеют толщину 12,2мм. Благодаря такому компактному размеру кассет, а так же использованию специальных монтажных конструктивов(LAN-FOBM-12MCC-1U и LAN-FOBM-48MCC-4U), достигается высокая плотность размещения портов:

  • 12 MPO кассет (144 порта LC) на 1U
  • 48 MPO кассет (576 портов LC) на 4U

Высокоэффективное модульное решение с поддержкой перспективных форматов передачи данных 40 и 100 Gigabit Ethernet. Конструктивные особенности и полный набор модульных компонентов, обеспечивают простоту обслуживания и обновления системы. Для подключения новых элементов, не требуется специальный инструмент или привлечение специалистов. Эти факторы особенно важны для СКС в центрах обработки данных.

Высокие показатели и отличные характеристики достигаются за счет применения новых технологческих процессов шлифовки и повышенных требований к геометрии торцов волокна в разъеме. Каждый элемент системы проходит через серию диагностических тестов. Качество полировки на соответствие отраслевым стандартам проверяется при помощи 3D-интерферометра.

Полярность: В
Тип волокна: ОМ3
Вносимые потери (Insertion Loss):
Разъем MPO ≤ 0,35dB
Разъемы LC ≤ 0,30dB

Наиболее частые вопросы и ответы

Для чего предназначена компактная кассета LAN-MCCB-1M-12LC/OM3?

Компактная кассета LAN-MCCB-1M-12LC/OM3 предназначена для перехода от магистральной сборки MPO (Multi-fiber Push-On, многоволоконный разъём) к 12 разъёмам LC (Lucent Connector) в высокоплотных панелях. Внутри корпуса находится 12-волоконная сборка «гидра» (многомодовое волокно OM3): с тыльной стороны расположены разъёмы MPO, с лицевой — разъёмы LC. Решение поддерживает перспективные форматы передачи данных 40 и 100 Gigabit Ethernet.

Изделие LAN-MCCB-1M-12LC/OM3
Изделие LAN-MCCB-1M-12LC/OM3
Сколько кассет LAN-MCCB-1M-12LC/OM3 помещается в панели и сколько портов LC (Lucent Connector) это даёт?

Компактные кассеты устанавливаются в панели LAN-FOBM-12MCC-1U (12 кассет, 144 порта LC (Lucent Connector) на 1U) и LAN-FOBM-48MCC-4U (48 кассет, 576 портов LC на 4U). Свободные места закройте заглушками LAN-MCC-XX.

Какой тип полярности у кассеты LAN-MCCB-1M-12LC/OM3?

Кассета LAN-MCCB-1M-12LC/OM3 выполнена по схеме полярности типа B (Key-up/Key-up). Подключайте к ней магистральные сборки MPO (Multi-fiber Push-On, многоволоконный разъём)–MPO типа B и используйте адаптеры MPO типа B.

Какие потери вносит кассета LAN-MCCB-1M-12LC/OM3?

Для всех типов волокон вносимые потери (Insertion Loss, IL) на разъёме MPO (Multi-fiber Push-On, многоволоконный разъём) составляют не более 0,35 дБ, на разъёмах LC (Lucent Connector) — не более 0,30 дБ. Учитывайте эти значения при расчёте бюджета потерь линии.

Какие патч-корды подключать к кассете LAN-MCCB-1M-12LC/OM3?

К лицевым разъёмам LC (Lucent Connector) подключайте патч-корды LC с волокном OM3.

Как подобрать полярность MPO (Multi-fiber Push-On, многоволоконный разъём) для компактной кассеты LAN-MCCB-1M-12LC/OM3?

Ошибки с полярностью MPO (Multi-fiber Push-On, многоволоконный разъём) — одна из самых частых причин отсутствия связи в линиях на многоволоконных разъёмах. Перед монтажом составьте схему линии и проверьте, что передатчик одного конца подключается к приёмнику другого. Для кассет, адаптеров и магистральных сборок с типом полярности B (Key-up/Key-up) используйте компоненты одного типа B по всей линии.

Как очищать разъёмы LAN-MCCB-1M-12LC/OM3 перед подключением?

Перед каждым подключением осмотрите торцы разъёмов MPO (Multi-fiber Push-On, многоволоконный разъём) и LC (Lucent Connector) и при загрязнении очистите их. Для разъёмов MPO используйте инструмент LAN-FT-CL/MPO, для разъёмов LC — LAN-FT-CL/OK1. Не касайтесь торцов пальцами и закрывайте неиспользуемые разъёмы колпачками.
