LAN-MCCx-6MPO/x

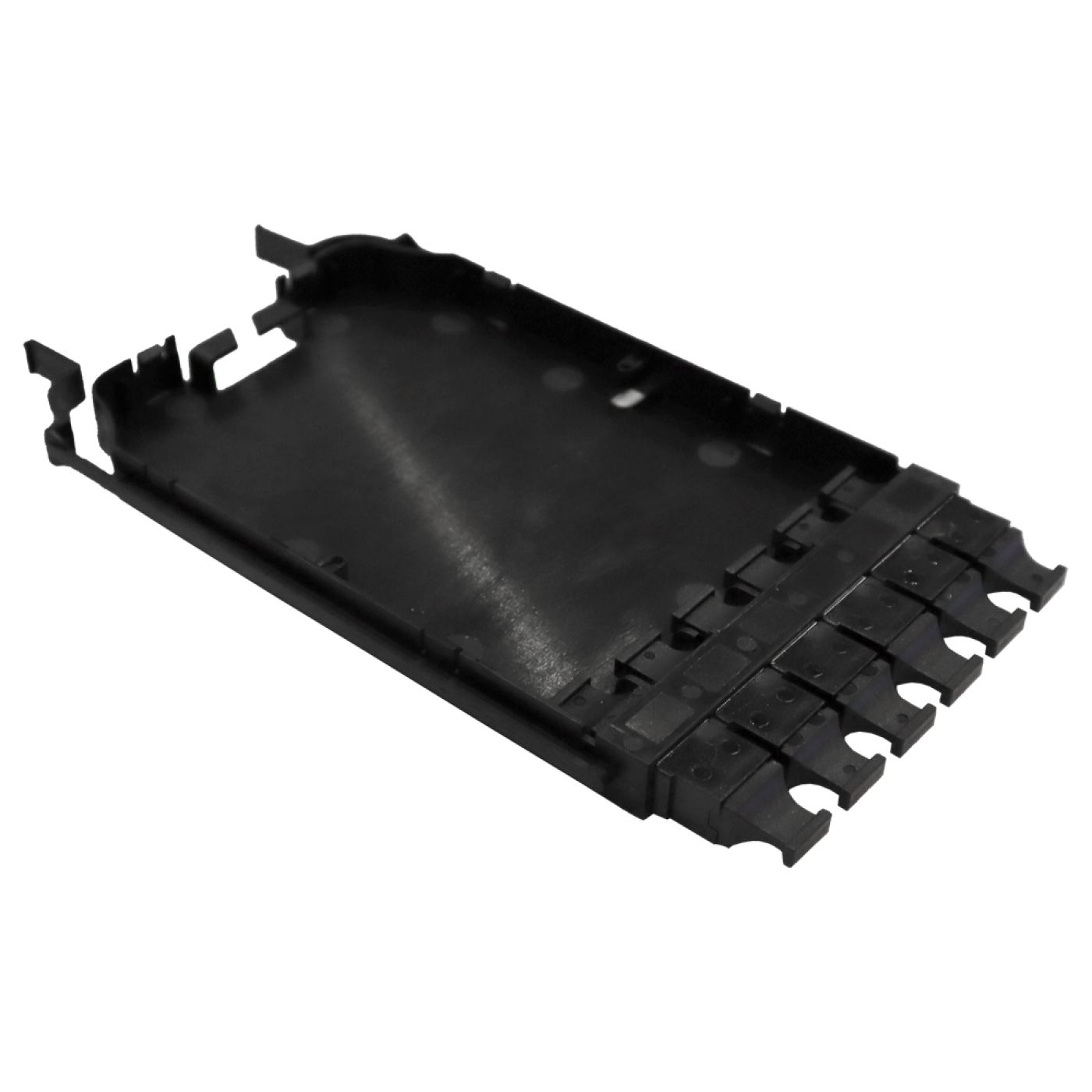

Кассета представляет собой корпус, в который смонтированы 6 проходных адаптера MPO(входят в комплект поставки). Компактные кассеты имеют толщину 12,2мм. Благодаря такому компактному размеру кассет, а так же использованию специальных монтажных конструктивов(LAN-FOBM-12MCC-1U и LAN-FOBM-48MCC-4U), достигается высокая плотность размещения портов.

Адаптеры являются проходными розетками и служат для точного центрирования наконечников коннекторов, а также для фиксации коннекторов в прижатом к друг другу состоянии.Проходные адаптеры обеспечивают соединение двух разъемов МРО, позволяют соединять между собой кабельные транки MPО-MPO, кабели типа «гидра».

Высокоэффективное модульное решение с поддержкой перспективных форматов передачи данных 40 и 100 Gigabit Ethernet. Конструктивные особенности и полный набор модульных компонентов, обеспечивают простоту обслуживания и обновления системы. Для подключения новых элементов, не требуется специальный инструмент или привлечение специалистов. Эти факторы особенно важны для СКС в центрах обработки данных.


Наиболее частые вопросы и ответы

Для чего предназначена компактная кассета LAN-MCCx-6MPO/x с 6 адаптерами MPO (Multi-fiber Push-On, многоволоконный разъём)?

Компактная кассета LAN-MCCx-6MPO/x — корпус с шестью смонтированными проходными адаптерами MPO (Multi-fiber Push-On, многоволоконный разъём) (адаптеры входят в комплект). Она соединяет между собой магистральные кабельные сборки MPO–MPO и кабели «гидра» и поддерживает форматы передачи данных 40 и 100 Gigabit Ethernet.

Чем отличаются исполнения LAN-MCCB-6MPO, LAN-MCCA-6MPO и LAN-MCCB-6MPO/OM4?

Исполнение LAN-MCCB-6MPO имеет адаптеры типа B (Key-up/Key-up), LAN-MCCA-6MPO — адаптеры типа A (Key-up/Key-down), LAN-MCCB-6MPO/OM4 — адаптеры типа B для многомодового волокна OM4. Выбирайте тип по схеме полярности линии и применяйте кабельные сборки соответствующего типа.

В какие панели устанавливается компактная кассета LAN-MCCx-6MPO/x?

Устанавливайте кассету в панели LAN-FOBM-12MCC-1U (до 12 кассет на 1U) и LAN-FOBM-48MCC-4U (до 48 кассет на 4U). Кассета фиксируется защёлками без использования инструмента. Свободные места закройте заглушками LAN-MCC-XX.

Как подключать кабельные сборки к адаптерам кассеты LAN-MCCx-6MPO/x?

Снимите защитные колпачки только перед подключением, очистите торцы разъёмов MPO (Multi-fiber Push-On, многоволоконный разъём), совместите ключи разъёма и адаптера и вставьте разъём до щелчка. Для кассеты с адаптерами типа B (Key-up/Key-up) применяйте магистральные сборки типа B.

Как подобрать полярность MPO (Multi-fiber Push-On, многоволоконный разъём) для кассеты LAN-MCCx-6MPO/x?

По обсуждениям на профильных форумах сетевых инженеров, ошибки с полярностью MPO (Multi-fiber Push-On, многоволоконный разъём) — одна из самых частых причин отсутствия связи в линиях на многоволоконных разъёмах. Перед монтажом составьте схему линии и проверьте, что передатчик одного конца подключается к приёмнику другого. Для кассет, адаптеров и магистральных сборок с типом полярности B (Key-up/Key-up) используйте компоненты одного типа B по всей линии.

Как очищать разъёмы кассеты LAN-MCCx-6MPO/x?

Перед каждым подключением осмотрите торцы разъёмов MPO (Multi-fiber Push-On, многоволоконный разъём) и при загрязнении очистите их инструментом LAN-FT-CL/MPO. Не касайтесь торцов пальцами и закрывайте неиспользуемые разъёмы колпачками.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-MCCB-6MPO шт 200 × 140 × 140 1.5 0.00392
LAN-MCCA-6MPO шт 190 × 100 × 10 0.075 0.00019

Упаковка

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-MCCA-6MPO кор 670 × 290 × 230 5 0.044689

Коды товаров (3)

  • Компактная кассета с 6 адаптерами MPO, тип B (Key-up/Key-up)
  • Компактная кассета с 6 адаптерами MPO, тип A (Key-up/Key-down)
  • Компактная кассета с 6 адаптерами MPO OM4 type B
