Панель POE 19", 24 порта, с двумя блоками питания 48V, 120W

Артикул: LAN-PP24-POE/A2

Панель POE 19", 24 порта, с двумя блоками питания 48V, 120W

24-х портовые неэкранированные патч-панели предназначены для организации совместной передачи по линиям СКС одновременно и питания оконечных устройств, и Ethernet-соединений.

Соответствует требованиям категории 5E.

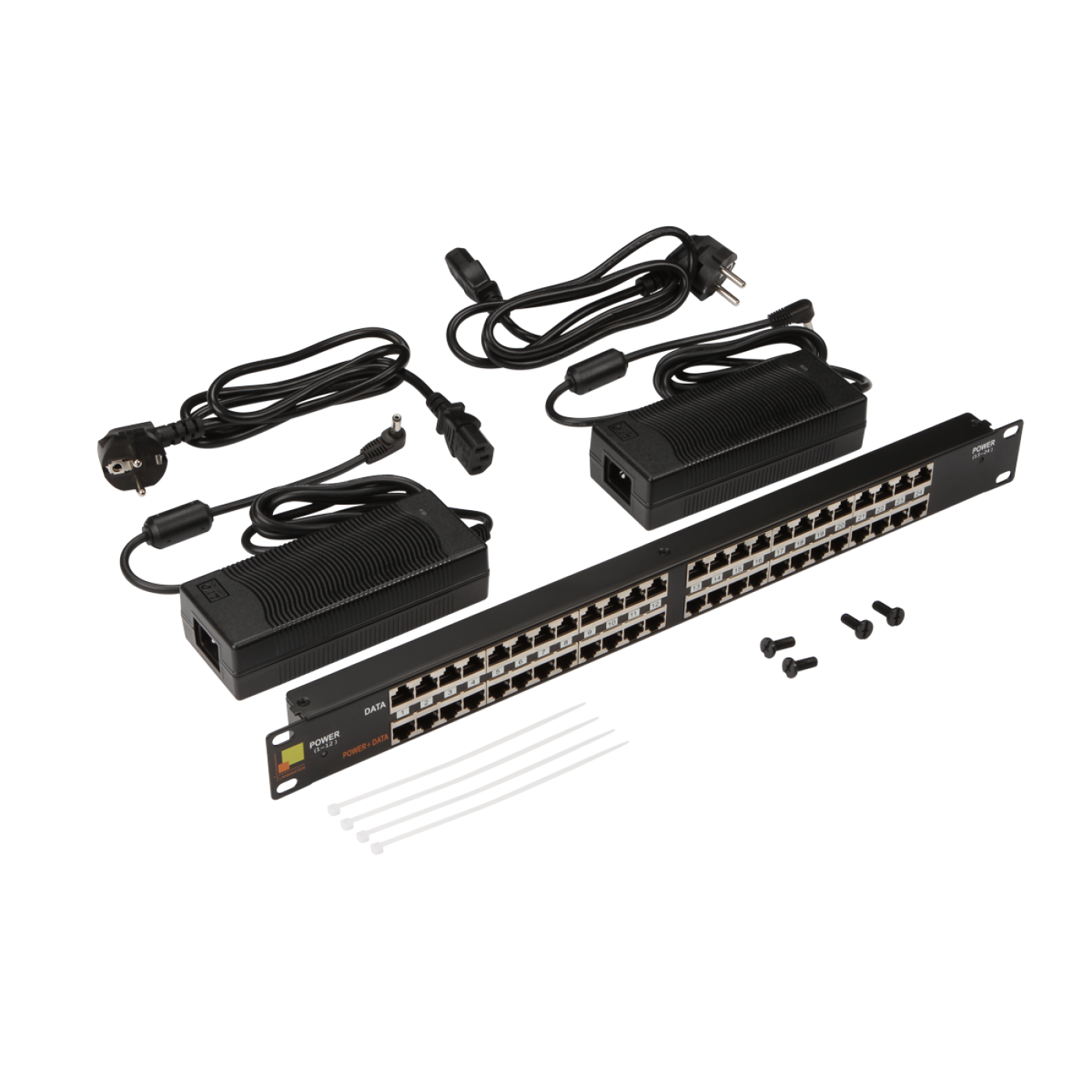

В комплект поставки входят:

  • Патч-панель - 1 шт.
  • Блок питания со шнуром 48В - 2шт.

Панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (при помощи дополнительных кронштейнов).


Схема подключения заключается в том, что на верхний ряд (Data) разъемов RJ-45 (обозначенных белой полосой) коммутируются порты сетевого активного устройства не поддерживающего стандарт PoE.

Смешанный сигнал (Power+Data) выходит со второго ряда гнезд (обозначенных желтой полосой). Он может быть скоммутирован на панели горизонтальной или магистральной подсистемы СКС.

Питание 48В панели подводится с прилагаемого блока питания в специальный разъем, находящийся с задней стороны панели.

Для подключения патч-панели используются стандартные коммутационные шнуры RJ-45—RJ-45 (патч-корды). Панель имеет с задней стороны контакт для подключения заземляющего проводника.

Для удобства размещения блока питания панели, можно использовать скобу LAN-PP-POE-CMB(в комплект не входит, приобретается отдельно).


Параметры Ед.изм-ния Значения
1 Количество портов шт 24
2 Входное напряжение блока питания,
Частота
Вольт
Гц
100-240
50/60
3 Пары используемые в передаче данных - 1/2 & 3/6
4 Пары используемые в передаче питания - 4/5 & 7/8
5 Источник данных - Сетевое
оборудование
6 Габаритные размеры панели мм 482,6 х 44,3 х 21,8
7 Материал корпуса - сталь
8 Скорость Ethernet соединения Mbps 10/100
9 Стандарт - TIA/EIA 568 Cat 5е
10 Разъем подключения оборудования - RJ-45
11 Рабочая температура °С 0 - +40
12 Температура хранения °С -40 - +70
13 Рабочая влажность % 10 - 80
14 Влажность при хранении % 5 - 90
15 Сертификация   CE
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партеров и дистрибьюторов LANMASTER.
